ВзлетТеплосчетчик-регистратор. Общедомовой коммерческий учет с возможностью включения в систему диспетчеризации
Обладает повышенной защитой от несанкционированного доступа.
Является лучшим в своем классе решением для общедомового коммерческого учета с возможностью включения в систему диспетчеризации.

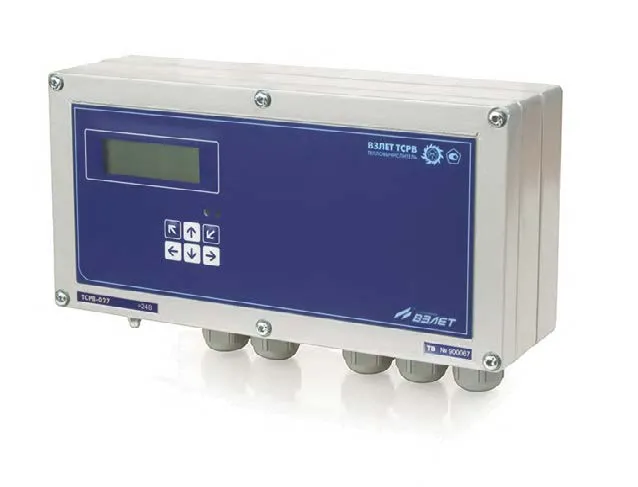

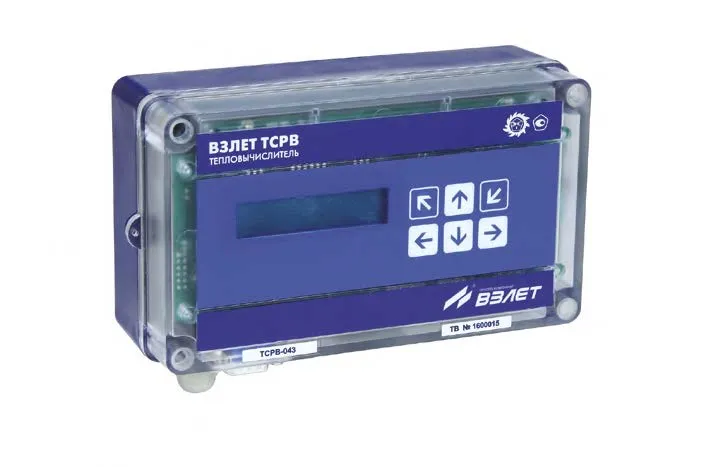

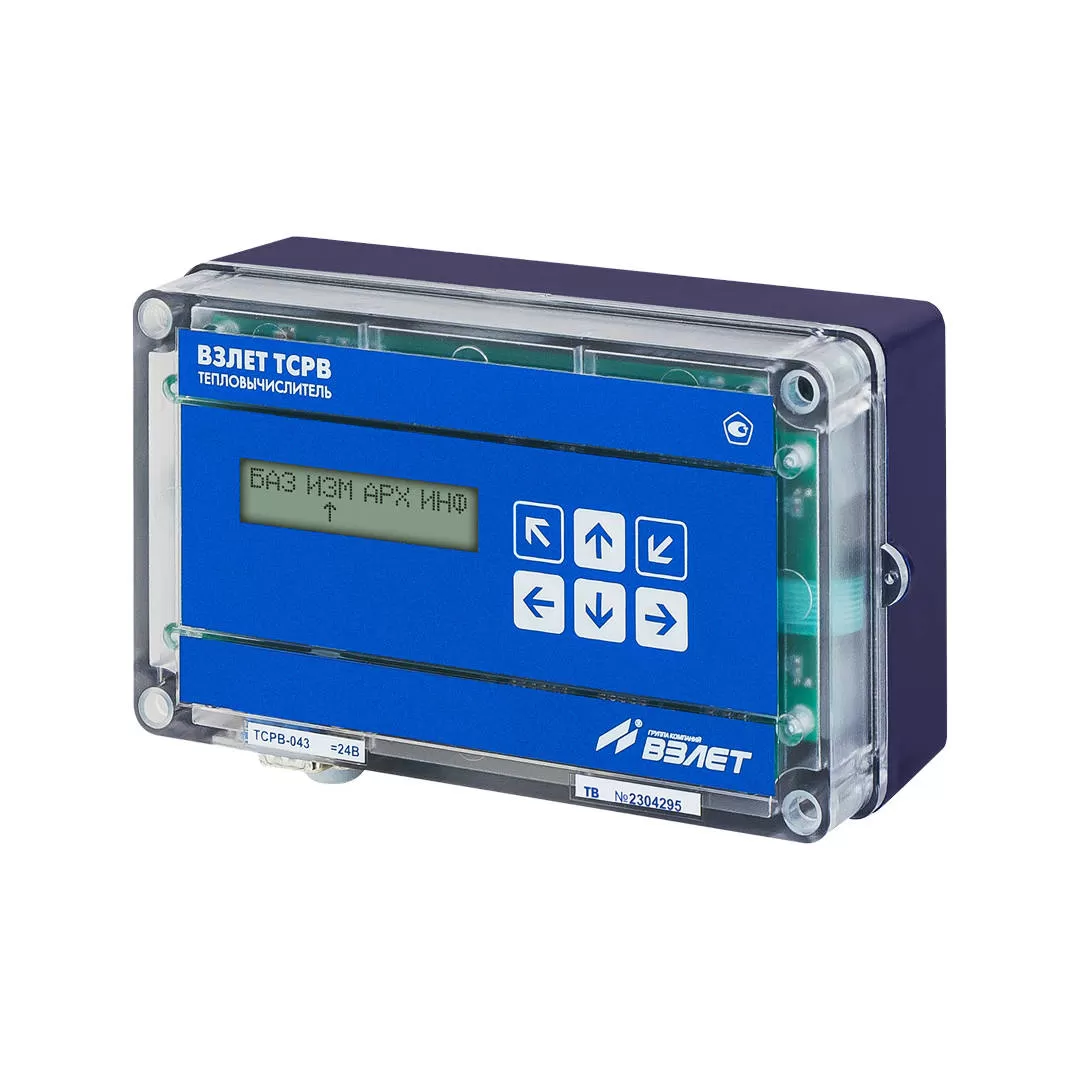

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнения ТСР-043 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ исполнения ТСРВ-043. Теплосчетчик с комбинированным питанием от источника постоянного тока напряжением +24В и резервным источником от встроенной батареи 3,6 В.
Функциональные возможности:
- гибкая программная настройка конфигурации измерительной системы;
- учет тепловой энергии в 3-х независимых теплосистемах, содержащих до 2-х трубопроводов; дополнительная суммарная теплосистема для учета тепла в 4-х трубных схемах;
- удобство монтажа и замены батареи резервного питания;
- архивация интегральных счетчиков тепла, массы (объема), общего времени наработки прибора нарастающим итогом;
- возможность измерений температуры холодной воды или наружного воздуха;
- контроль питания датчиков расхода;
- программное задание условий НС и реакций теплосчетчика на них.
Отличительные особенности:
- возможность работы теплосчетчика от встроенной батареи питания с энергонезависимыми расходомерами на весь срок межповерочного интервала (без датчиков давления);
- наличие двух программируемых дискретных входов с возможностью выбора настройки: импульсный вход; направление потока теплоносителя (реверс); пустая труба;
- возможность настройки 10-ти дополнительных пользовательских НС.
Вывод информации:
- на жидкокристаллический индикатор;
- по последовательному интерфейсу RS-232/RS485.
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 1.2MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-043) ч.1
Документ pdf 3.2MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-043) ч.2
Документ pdf 2.1MB
Инструкция по монтажу ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 1.2MB
Описание Modbus-регистров ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 971.3 KB
ТСР-М - Сертификат об утверждении типа (с описанием типа) до 18.03.2029
Документ pdf 7.7MB
ТСРВ - Сертификат об утверждении типа (с описанием типа) до 17.04.2029 (изм.2)
Документ pdf 9.1MB
ТСР-М - Декларация ТР ТС 004, 020 Завод Взлет до 16.08.2031
Документ pdf 326.1 KB
ТСР-М - Декларация ТР ТС 004, 020 АО Взлет до 16.08.2031
Документ pdf 685.7 KB
Сертификат Российского морского регистра судоходства (РМРС) о типовом одобрении ВЗЛЕТ ТСР-М до 22.12.2026
Документ pdf 1.5MB
ТСРВ - Декларация ТР ТС 004, 020 ООО «Завод Взлет» до 13.10.2030
Документ pdf 71.9 KB
ТСРВ - Декларация ТР ТС 004, 020 АО «Взлет» до 13.10.2030
Документ pdf 355.8 KB
ВЗЛЕТ ТСРВ - Сертификат Узбекистана до 17.04.2029
Документ pdf 1.6MB
ТСРВ - сертификат Кыргызстана до 17.04.2029
Документ pdf 368.1 KB
ТСРВ - Сертификат СЕ - ЭМС для АО «Взлет» (EU-Туре Examination Certificate № ЕМС 07.04.030 / 05.02.2024) до 04.02.2029
Документ pdf 785.8 KB
ТСРВ - Сертификат СЕ - НВО № LVD-12087 для АО «Взлет» до 30.01.2027
Документ pdf 685.7 KB
Количество датчиков
давления - 4, расхода - 6, температуры - 5
Количество обслуживаемых теплосистем
до 3
Диапазон измерения среднего объемного расхода, м3/ч
01 до 3 000, от 0
Диапазон измерения температуры, °С
от минус 50 до 180
Относительная погрешность измерения количества тепла, %
0, не более ±5
Температура окружающей среды, °С
от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м
до 300
Глубина архивов измерительной информации, записей: часового
1 440 (60 суток)
Глубина архивов измерительной информации, записей: суточного
186 (6 месяцев)
Глубина архивов измерительной информации, записей: месячного
48 (4 года)
Питание тепловычислителя
6В, внешнее питание =24В, встроенная батарея 3
Ресурс работы батареи, лет
4
Средняя наработка на отказ, ч.
75 000
Средний срок службы, лет
12
Гарантийный срок эксплуатации тепловычислителя, лет
6
Габаритные размеры, мм
190×125×80
Способ крепления
на DIN-рейку
