Регулирующий клапан отвечает не просто за перекрытие трубопровода, а за изменение расхода рабочей среды в соответствии с текущей нагрузкой системы. Такая арматура используется в отоплении, вентиляции, теплоснабжении и автоматизированных инженерных контурах. На странице представлены клапаны SAUTER с разными схемами работы, типами подключения и рабочими характеристиками.
В каталоге есть муфтовые и фланцевые модели, двухходовые и трехходовые исполнения. Они отличаются по DN, Kvs, допустимому давлению, температуре и характеристике регулирования. Поэтому клапан правильнее выбирать по расчетным данным системы, а не только по диаметру существующего трубопровода.
Как подобрать регулирующий клапан
Допустим, на объекте используется трубопровод DN50. Этого значения недостаточно, чтобы сразу определить подходящую модель: два клапана одного размера могут иметь разную пропускную способность и по-разному работать при частичном открытии. Для нормального регулирования нужно знать расчетный расход и допустимый перепад давления на клапане.
Перед подбором обычно проверяют:
- диаметр DN;
- расчетный расход рабочей среды;
- значение Kvs;
- рабочее и номинальное давление;
- температуру теплоносителя;
- двухходовую или трехходовую схему;
- резьбовое или фланцевое присоединение;
- характеристику регулирования;
- ход штока;
- совместимость с приводом.
Особенно важен Kvs. Если пропускная способность заметно больше необходимой, клапан значительную часть времени будет работать на небольшом участке хода, и регулирование станет грубее. При недостаточном Kvs, наоборот, возрастает сопротивление участка и получить требуемый расход становится сложнее.
Проходные клапаны

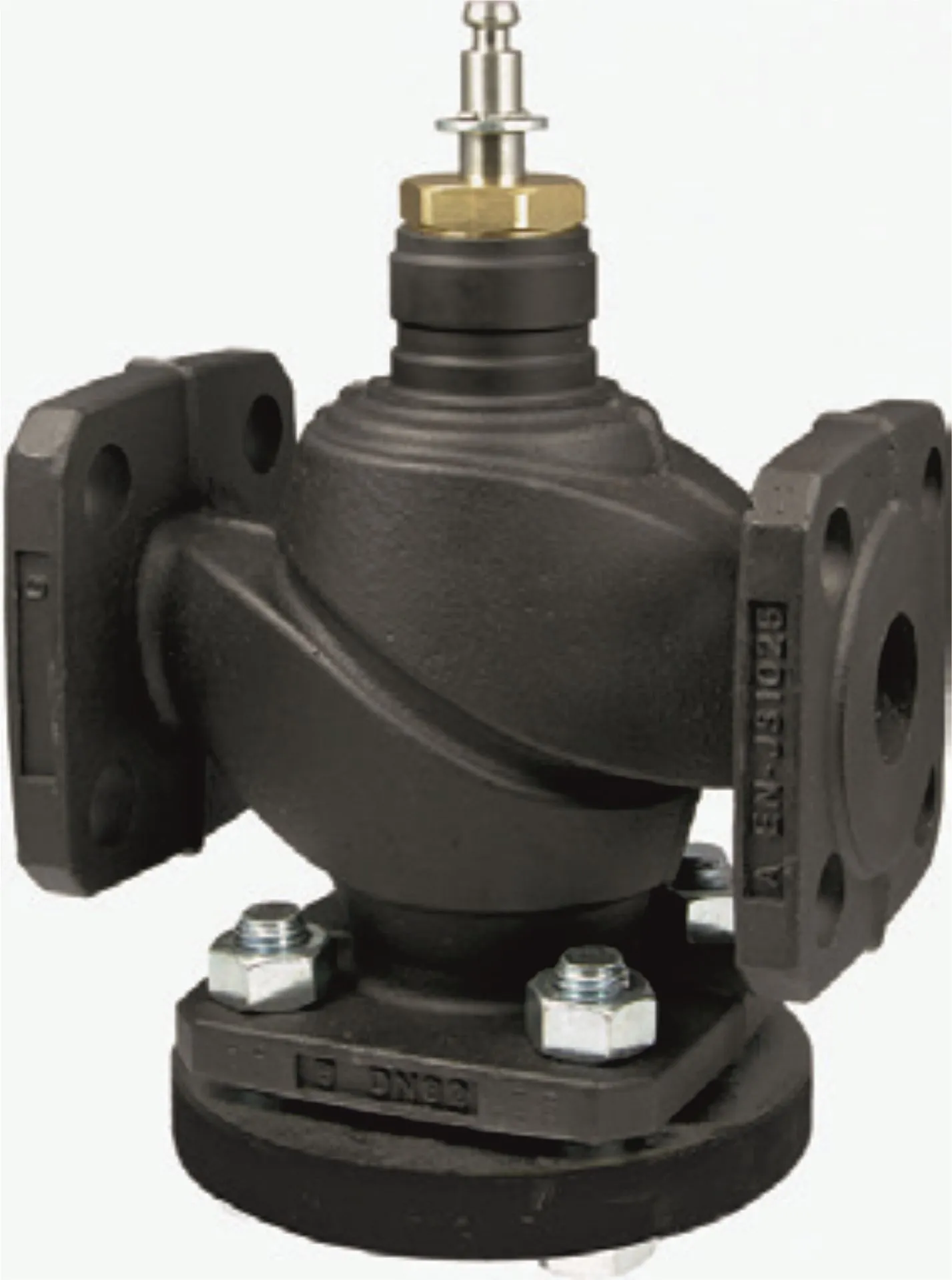

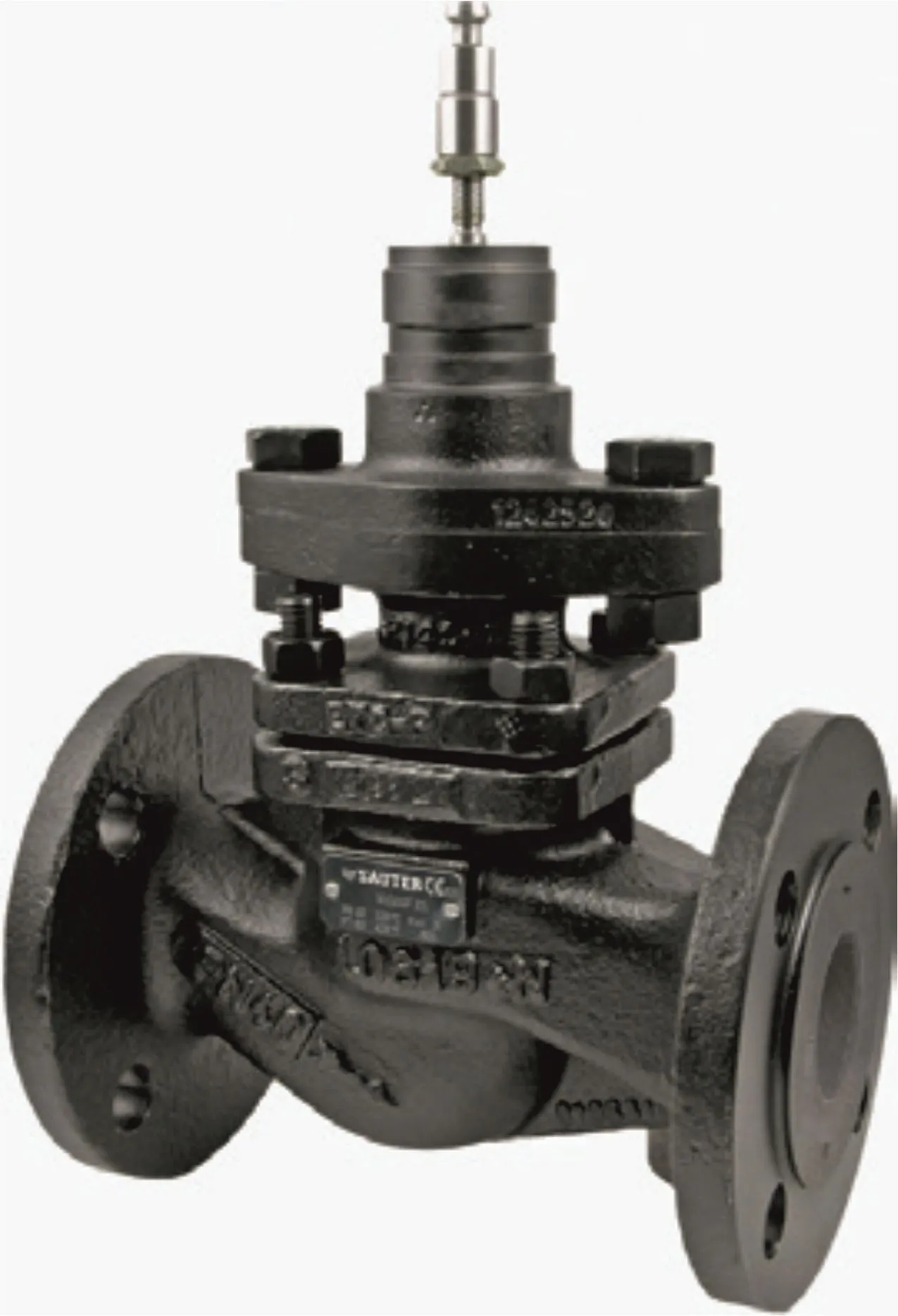

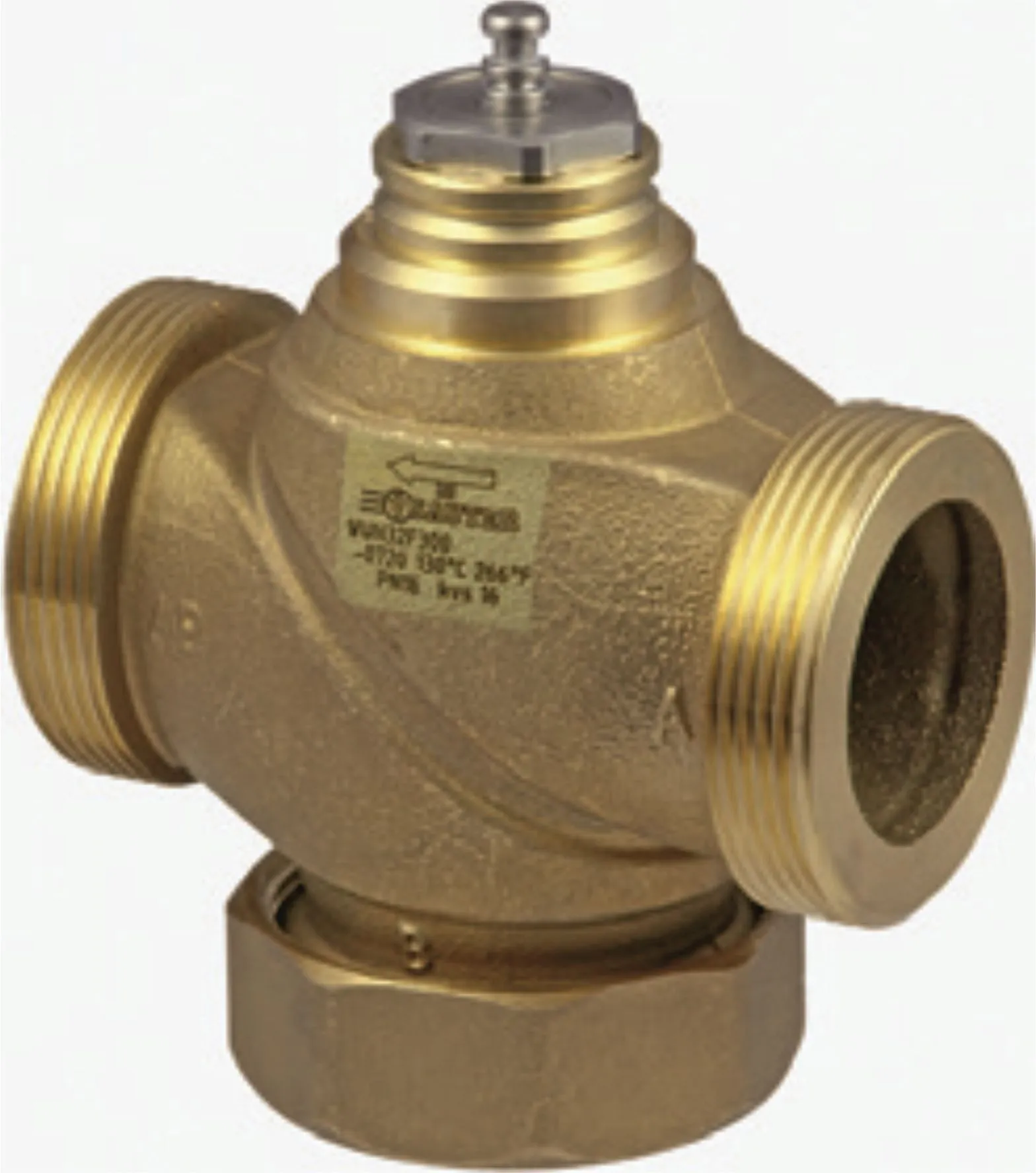

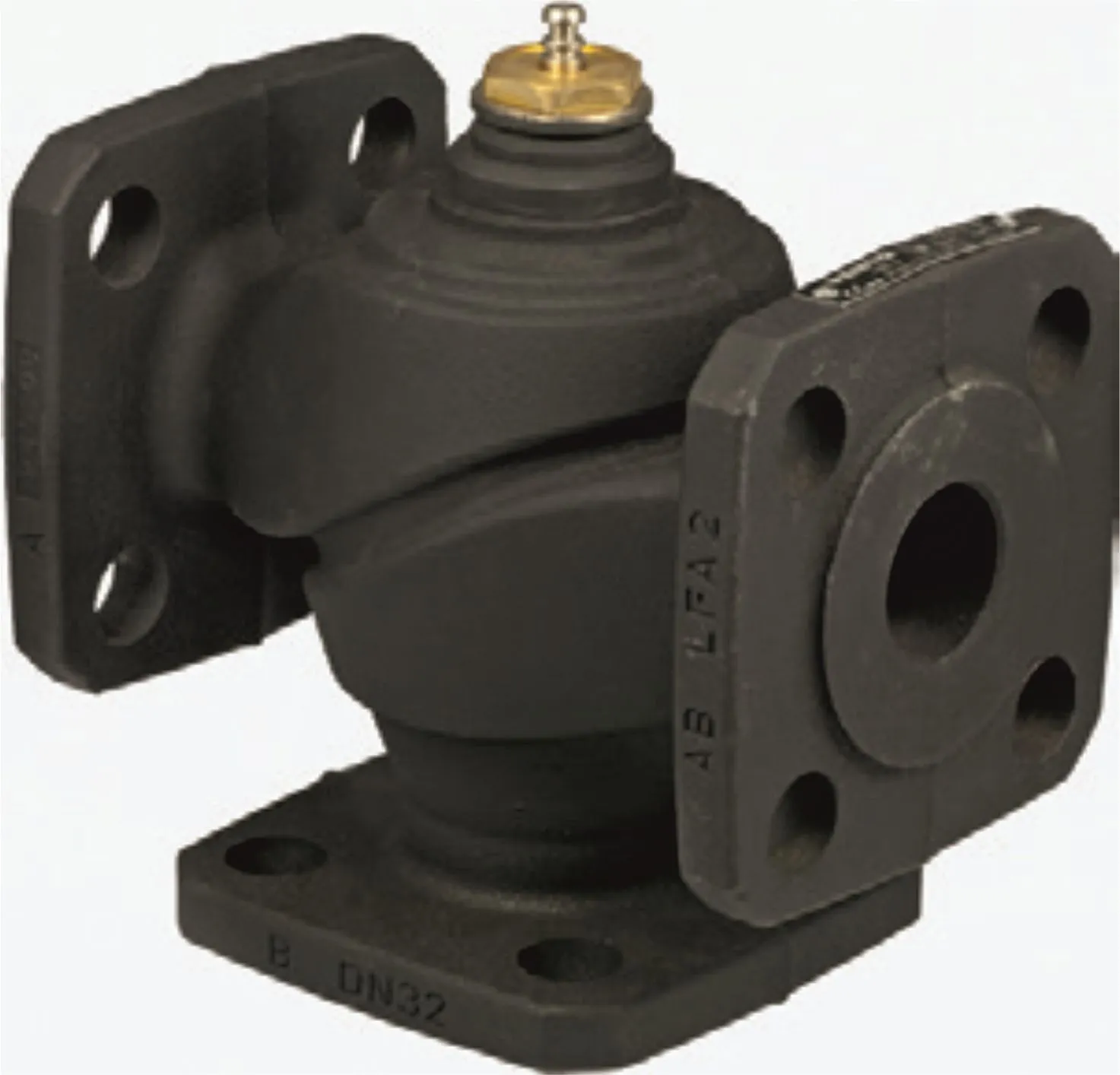

Проходной клапан используют там, где нужно изменять расход в одной линии. В каталоге SAUTER представлены несколько серий такого оборудования — от муфтовых VUN до фланцевых VUD, VQD, VUG, VUP и VUS. Они рассчитаны на разные давления, температуры и условия эксплуатации.

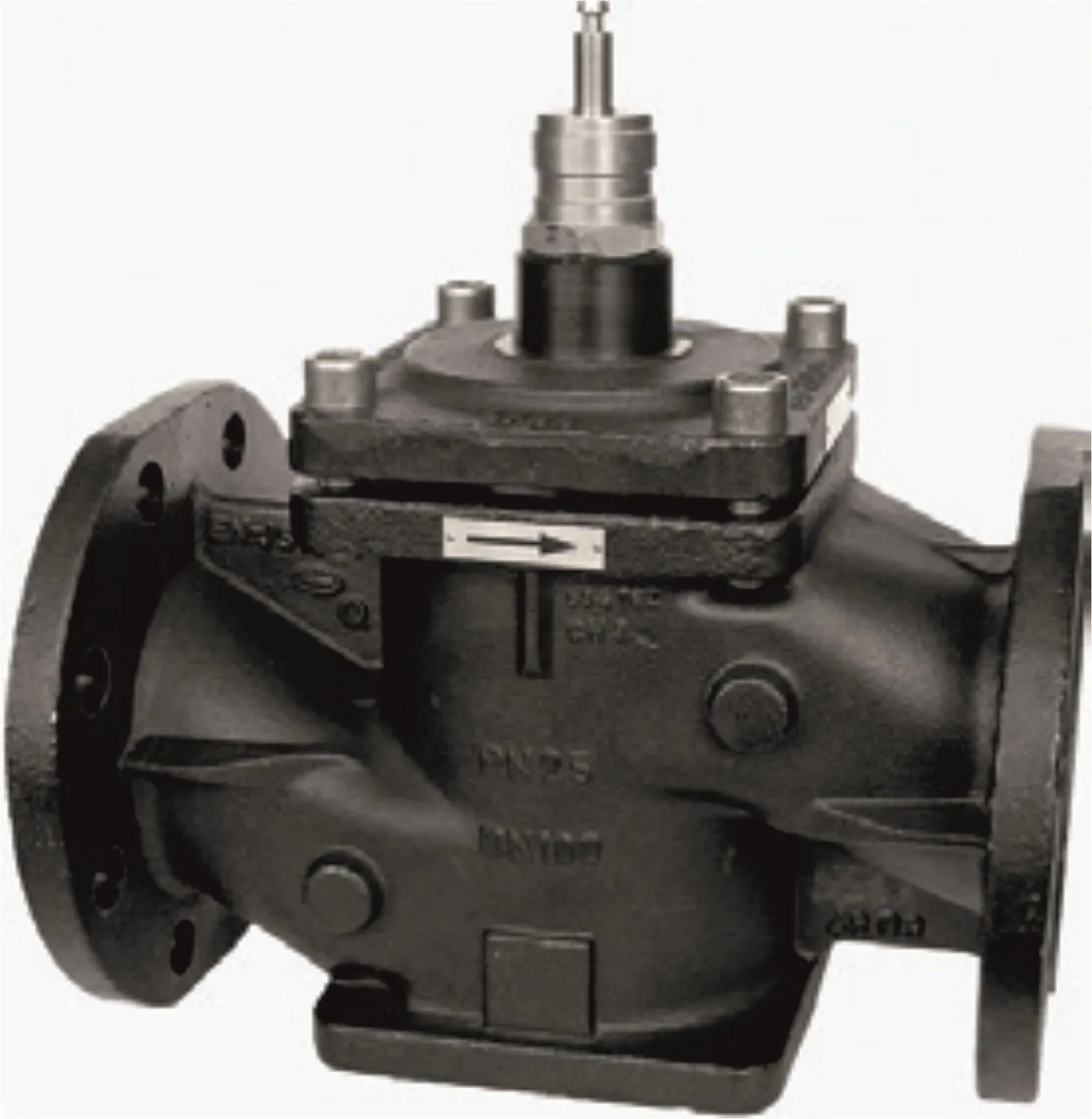

Для систем с повышенными требованиями к перепаду давления можно рассмотреть разгруженный фланцевый клапан VUP. Эта модель имеет компенсацию давления и предназначена для непрерывного регулирования горячей, теплой и холодной воды, пара или воздуха. Для VUP заявлена равнопроцентная характеристика, а рабочая температура достигает 200 °C.
Двухходовые клапаны для регулирования расхода
Двухходовой клапан меняет количество среды, проходящей через конкретную ветвь. В отопительной системе таким способом можно регулировать подачу теплоносителя в отдельный контур или через другое оборудование. Положение штока определяет фактическое проходное сечение и, соответственно, расход.
На странице представлены двухходовые фланцевые модели VUE и VQE. При выборе между ними нужно смотреть не только на PN и DN, но и на температурный режим, характеристику клапана и совместимый исполнительный механизм. Эти данные особенно важны при замене существующей арматуры без серьезной переделки узла.
Когда нужен трехходовой клапан
Трехходовая схема нужна, когда приходится работать сразу с двумя потоками. Такой клапан может применяться для смешения сред либо распределения потока между отдельными ветвями системы. Конкретная функция определяется гидравлической схемой и конструкцией выбранной модели.

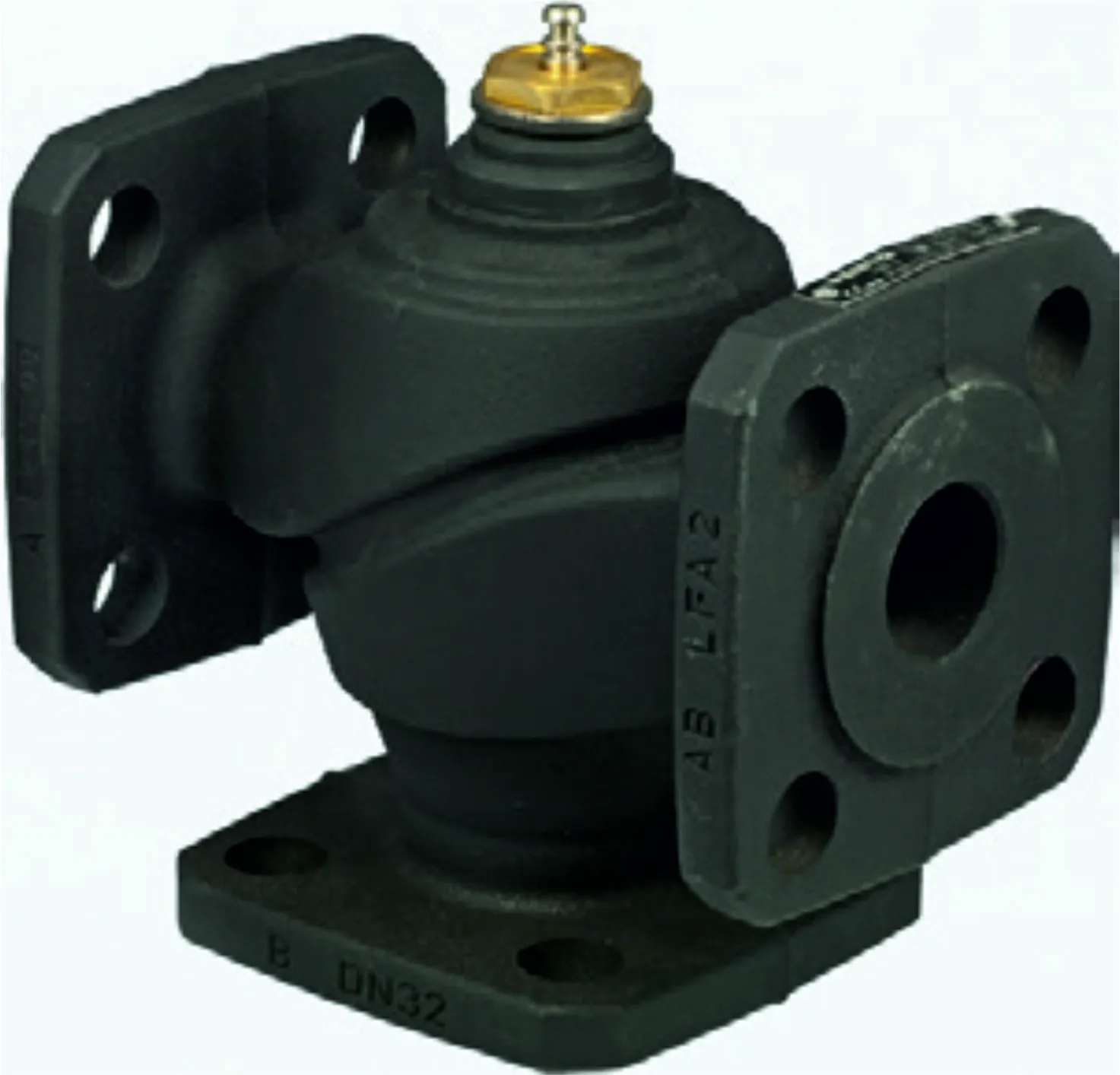

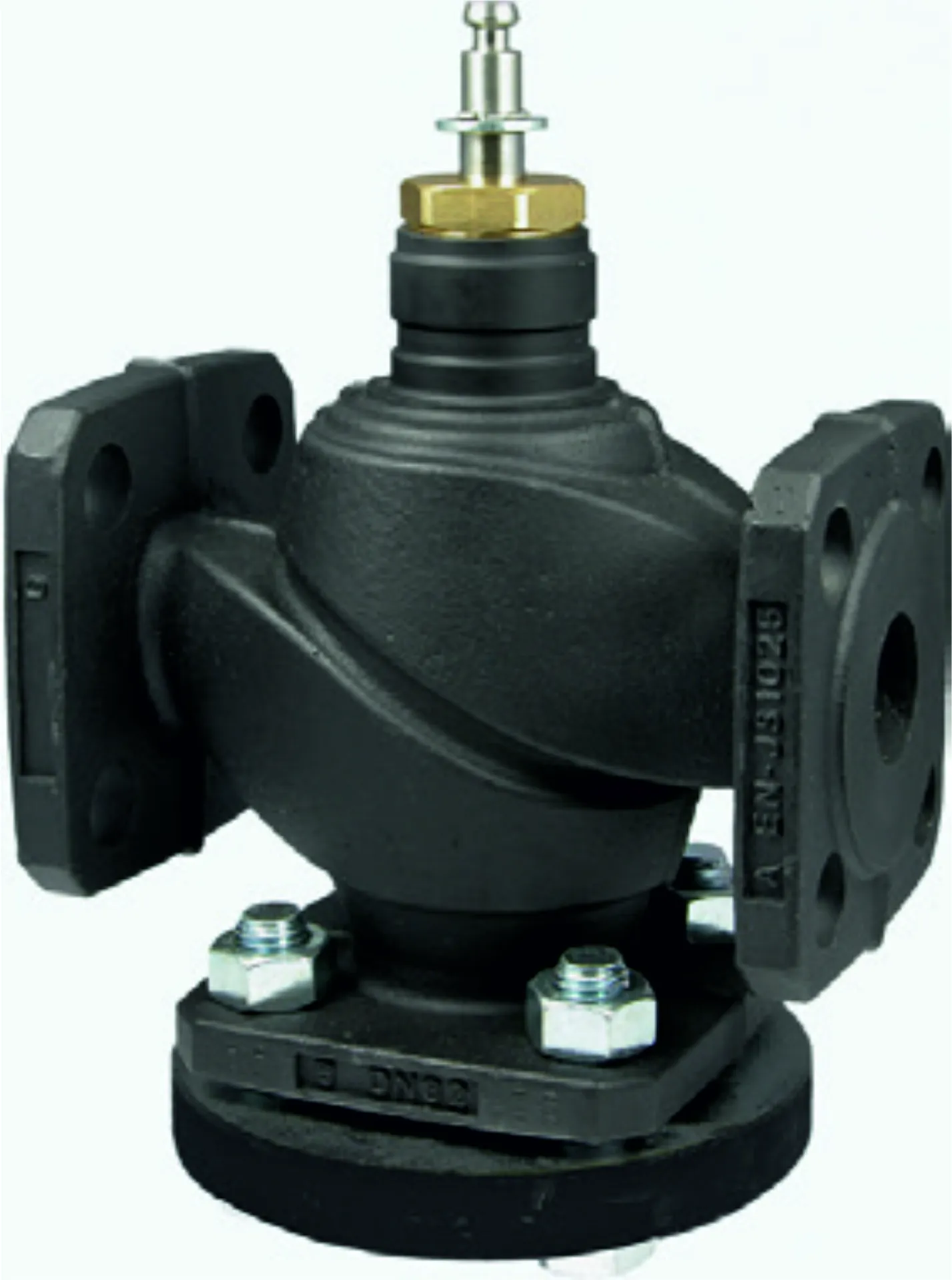

В ассортименте представлены BUN, BUE, BUD и BUG. Например, BUE допускает работу как в смесительной, так и в распределительной схеме, а характеристики проходов отличаются в зависимости от режима. Поэтому трехходовой клапан нельзя воспринимать как универсальную замену обычному двухходовому.
Линейная или равнопроцентная характеристика
Характеристика показывает, как меняется расход при перемещении регулирующего органа. При линейной характеристике одинаковое изменение положения дает приблизительно одинаковое изменение пропускной способности. Равнопроцентная схема работает иначе: относительное изменение расхода зависит от текущего положения клапана.
У SAUTER в каталоге представлены оба варианта. Какая характеристика нужна конкретному объекту, зависит от схемы регулирования и поведения нагрузки в рабочем диапазоне. Поэтому этот параметр стоит определять одновременно с Kvs, а не выбирать после покупки клапана.
Как подобрать привод к клапану
Клапан меняет положение только за счет исполнительного механизма. В автоматизированной системе эту работу выполняет электропривод, который получает сигнал от контроллера и перемещает шток на нужную величину. Поэтому привод и клапан должны быть совместимы механически и по рабочим параметрам.
Для комплектации на сайте представлены электроприводы SAUTER. При подборе проверяют усилие, ход, напряжение питания, время перемещения и тип управляющего сигнала. Например, приводы AVM321FS и AVM322FS способны автоматически адаптироваться к ходу штока клапана в диапазоне 8–20 мм и поддерживают разные варианты управления.
Клапан в системе автоматического регулирования
Положение регулирующего органа обычно определяется не вручную. Контроллер получает данные о температуре или других параметрах системы, сравнивает их с заданными значениями и передает соответствующую команду приводу. В результате расход теплоносителя меняется вместе с фактической нагрузкой.
Для построения такой схемы на сайте есть контроллеры и датчики SAUTER. В разделе представлены температурные датчики EGT и контроллер отопления EQJW 146. Это позволяет комплектовать не только сам исполнительный узел, но и элементы управления, которые формируют команды для регулирующей арматуры.
Почему клапан нельзя выбирать отдельно от насоса
Когда регулирующий клапан прикрывается, сопротивление контура увеличивается. Это влияет на рабочую точку насоса, расход и перепад давления в системе. Если насосное оборудование и арматура подобраны независимо друг от друга, на частичных нагрузках могут появляться нежелательные режимы работы.
Поэтому при комплектации отопления или теплового пункта полезно одновременно проверять характеристики регулирующей арматуры и циркуляционных насосов. Особенно это актуально для систем с переменным расходом, где положение клапанов постоянно меняется в зависимости от потребности объекта.
Что проверить при замене клапана
Если задача состоит в замене уже установленной арматуры, лучше сначала записать полную маркировку старой модели. Полезны DN, Kvs, PN, рабочая температура, тип соединения и характеристика регулирования. Отдельно фиксируют модель привода и ход штока.
Ориентироваться только на строительную длину или диаметр присоединения рискованно. Новый клапан может физически встать на место старого, но иметь другую пропускную способность или характеристику. В результате система будет собрана, однако качество регулирования изменится.
Клапаны SAUTER для инженерных систем
В каталоге ТК «Теплоучет» представлены регулирующие клапаны SAUTER для различных режимов работы. Есть муфтовые и фланцевые исполнения, двухходовые и трехходовые модели, варианты для разных температур и давлений.
При подборе лучше сразу учитывать рабочий расход, Kvs, давление, температуру и схему автоматики. Если клапан будет работать с электроприводом, совместимость этой пары проверяют до заказа. Такой подход позволяет подобрать регулирующий узел по фактическим параметрам системы, а не только по размеру трубопровода.
