Температуру в системе автоматики измеряют не «вообще», а в конкретной точке: на улице, в воздуховоде, трубопроводе или внутри обслуживаемого контура. От места измерения зависит и оборудование. Поэтому наружный датчик, канальный преобразователь и контроллер отопления решают разные задачи, хотя работают в одной системе.
На странице представлены устройства SAUTER для температурного контроля и управления отоплением. Их можно использовать как отдельные компоненты при модернизации существующей автоматики или собирать в одну схему вместе с клапанами и приводами. Главное — заранее проверить тип сигнала и совместимость оборудования.
Для воздуховода или другой точки внутри инженерного оборудования нужен погружной либо канальный датчик. Его чувствительный элемент находится непосредственно в измеряемой зоне, поэтому при выборе имеет значение не только тип сенсора, но и длина монтажной части.

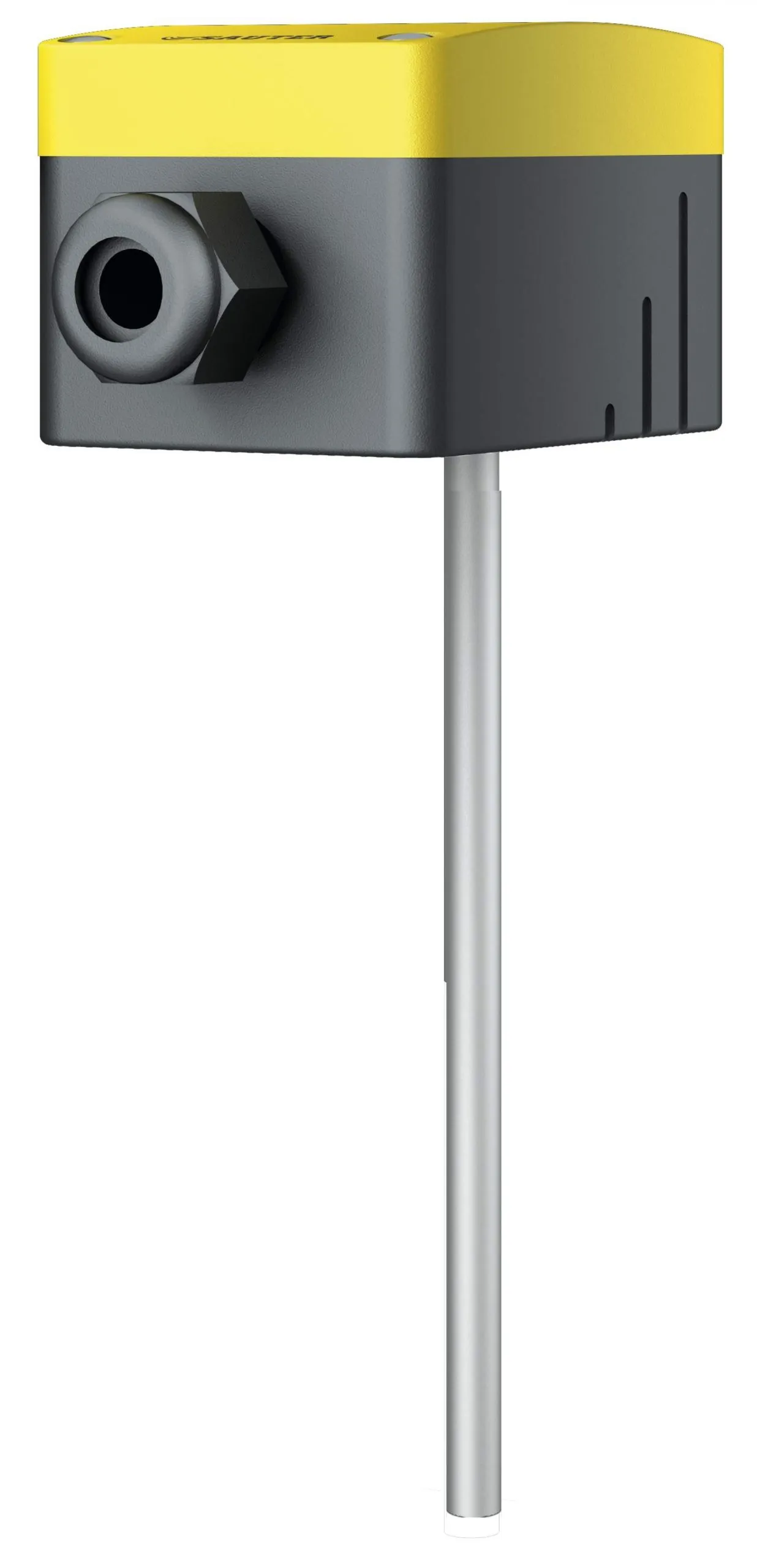

В каталоге есть канальный датчик температуры SAUTER EGT 346. Серия включает несколько вариантов измерительных элементов, в том числе Ni200, Ni1000, Pt100 и Pt1000, а также активные исполнения. Это позволяет подобрать модель под уже установленный контроллер или проектируемую систему.
Если старый датчик меняют на новый, сначала смотрят именно его характеристику. Например, Pt1000 нельзя просто заменить на Ni1000 только потому, что оба устройства подходят по размеру. Контроллер будет ожидать другой сигнал, и измерение окажется некорректным.
Погодозависимое отопление работает по простой логике: чем холоднее на улице, тем больше тепла требуется зданию. Когда температура повышается, автоматика может уменьшить температуру подачи или изменить положение регулирующего клапана. Такой режим позволяет системе подстраиваться под текущую нагрузку.

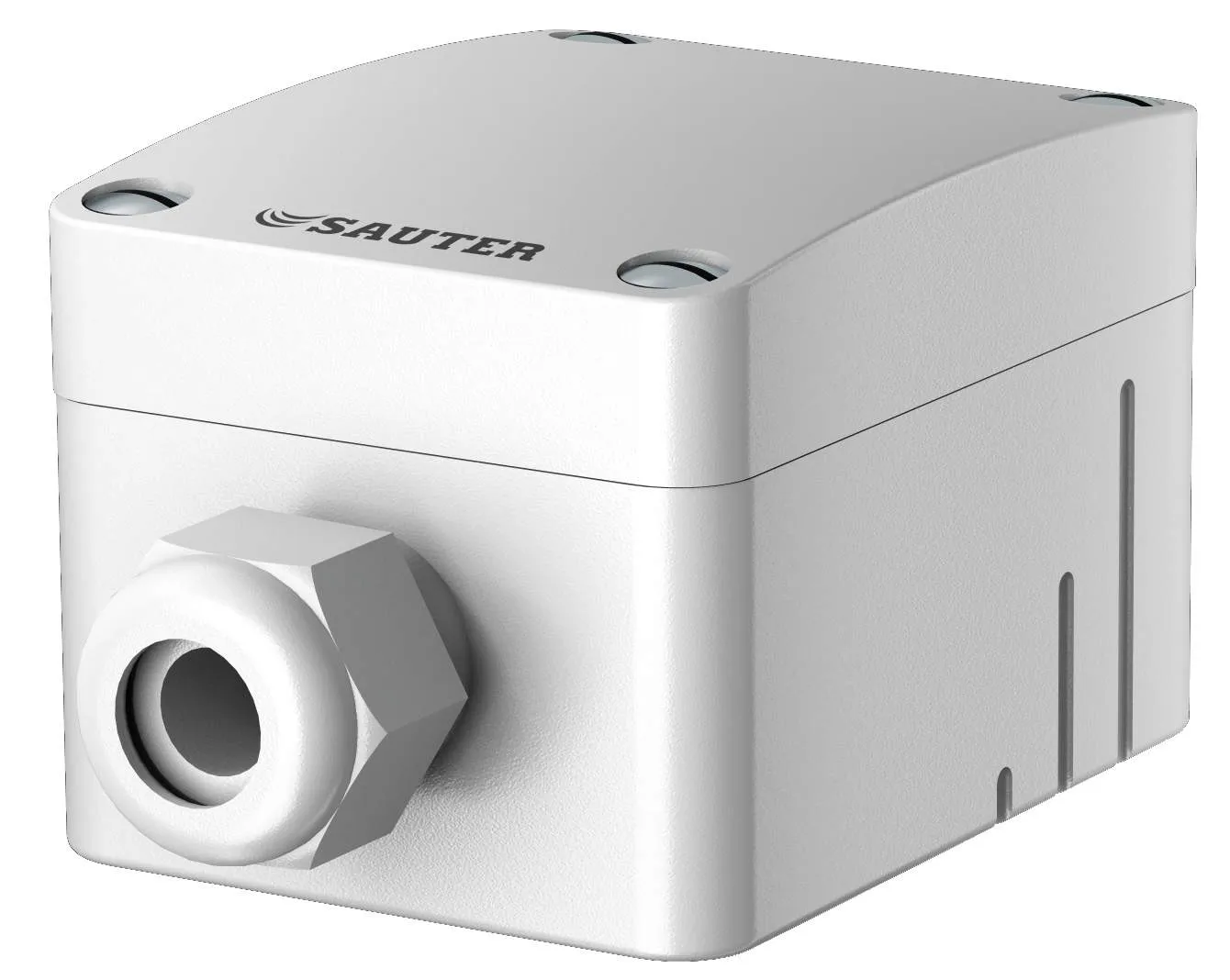

Для этой задачи используется датчик наружной температуры SAUTER EGT 301/401/601. В серии есть разные варианты чувствительных элементов и активные исполнения, поэтому конкретную модель выбирают под вход контроллера.
Наружный датчик важно еще и правильно разместить. Если корпус постоянно нагревается солнцем, стеной здания или потоком теплого воздуха, показания перестают отражать реальную температуру на улице. В результате автоматика начинает регулировать отопление по неверным исходным данным.
Универсальной точки на фасаде нет. Место выбирают так, чтобы на датчик меньше влияли прямые солнечные лучи, вытяжные отверстия, окна и другие источники тепла. Одновременно нужно предусмотреть нормальную прокладку кабеля до контроллера.
Для активных исполнений отдельно проверяют питание и выходной сигнал. У пассивных датчиков ключевым становится тип чувствительного элемента. Эти параметры лучше уточнить до монтажа, поскольку заменить кабель или переделывать подключение после установки неудобно.
Датчик только передает температуру. Решение о том, как должна работать система, принимает контроллер. Он получает измеренные значения, сравнивает их с заданным режимом и формирует команды для насосов, клапанов и приводов.

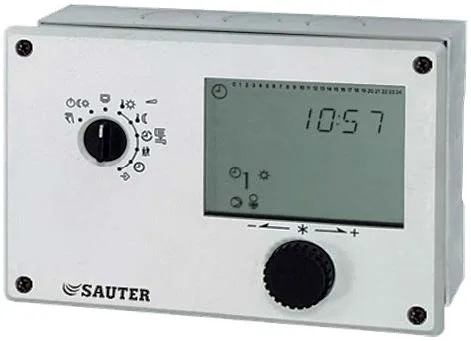

На странице представлен контроллер отопления SAUTER EQJW 146. Он рассчитан на работу с системами локального и центрального отопления и может использовать данные наружной температуры для погодозависимого регулирования.
Такой контроллер имеет смысл выбирать уже под конкретную схему. На небольшом объекте могут использоваться один контур отопления и один насос, а в более сложной системе добавляются ГВС, несколько температурных точек и исполнительные механизмы. От этого зависит, какие функции оборудования действительно понадобятся.
У старого контроллера сначала фиксируют все подключенные устройства. Полезно понимать, какие датчики к нему подключены, каким приводом он управляет и какие выходы используются. После этого уже можно сравнивать возможности новой модели.
Особое внимание стоит уделить типам входов. Даже если у нового контроллера достаточно каналов, они должны поддерживать нужные датчики. То же относится к выходам управления насосами и приводами.
В отопительном контуре контроллер сам не меняет расход теплоносителя. Он передает команду исполнительному механизму, который перемещает регулирующий клапан. Чем сильнее меняется положение клапана, тем заметнее изменяется расход через соответствующую ветвь.
Для такой схемы применяются электроприводы для клапанов отопления. При их выборе уже смотрят на напряжение питания, усилие, ход штока и тип управляющего сигнала. Поэтому контроллер, привод и клапан нужно проверять как одну связку.
Аналоговый выход используется там, где исполнительному механизму нужно задавать промежуточное положение. Сигнал 0–10 В позволяет менять степень открытия клапана плавно, а не ограничиваться командами «открыть» и «закрыть». Такая схема подходит для более точного регулирования температуры.
Но наличие аналогового выхода само по себе еще ничего не гарантирует. Привод должен поддерживать тот же тип управления, а контроллер — формировать нужный сигнал. Если один из элементов рассчитан на другую логику, узел придется перекомплектовывать.
Для нового объекта сначала определяют, какие температуры требуется измерять и каким оборудованием необходимо управлять. Затем выбирают датчики, контроллер и исполнительные механизмы. Такой порядок обычно проще, чем подбирать каждый компонент отдельно.
Для действующей системы исходными данными становятся уже установленные приборы. Нужно знать типы датчиков, питание, используемые входы и выходы, модель клапана и привода. Чем точнее эта информация, тем меньше переделок потребуется при замене оборудования.
Датчики EGT и контроллер EQJW 146 можно использовать для построения температурного регулирования в системах отопления и теплоснабжения. Наружный датчик передает температуру воздуха, внутренние датчики контролируют параметры в нужных точках, а контроллер формирует команды для исполнительного оборудования.
При подборе компонентов лучше сразу проверить всю цепочку: датчик → контроллер → привод → клапан. Если сигналы, питание и механические параметры согласованы заранее, оборудование проще подключить и настроить на объекте.
