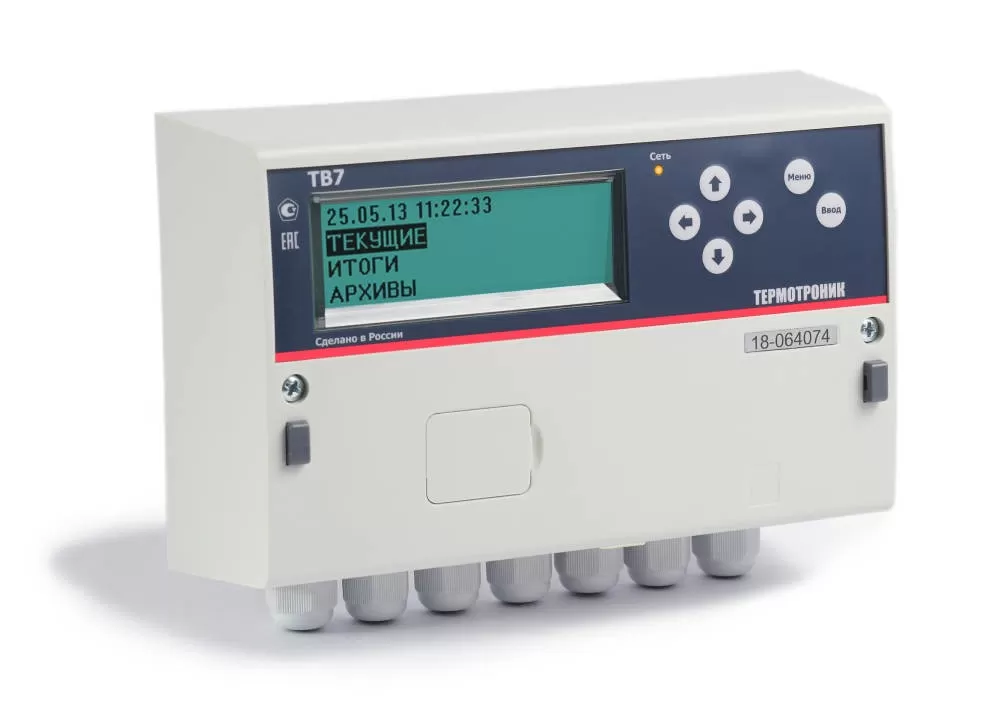

Тепловычислитель ТВ7-04M
В наличии
Количество обслуживаемых теплосистем
2
Количество датчиков
расхода - 7, температуры - 8, давления - 6
Температура теплоносителя
от 0 до 180 °C
Избыточное давление
от 0 до 2,5 МПа
Смотреть все характеристики
По запросу
- Описание
- Характеристики
- Документы
- Отличительные особенности
- Программное обеспечение
Назначение тепловычислителя ТВ7
Данный прибор измеряет и регистрирует характеристики потока холодной, горячей воды и показатель количества тепловой энергии в водяных системах теплоснабжения. Оборудование предоставлено в 4 моделях с разным количеством датчиков: ТВ7-01, -04.1, -03, -04, которые отличаются показателем давления, температуры, расхода. Они обеспечивают измерения по 1, 2 тепловым вводам, предоставленными подающим, обратным, подпитки, ГВС трубопроводами.
К преимуществам аппарата относятся:
- От одного до трёх тепловых вводов (теплосистем)
- Удобная настройка с компьютера
- Нестираемый архив событий
- Развитые коммуникационные возможности
- Питание от сетевого источника питания и от встроенной батареи
- Соответствие требованиям Правил и Методики коммерческого учёта
Устройство имеет совершенную систему защиты, включающую:
- ведение архива калибровок, изменения настроек, других нестираемых параметров,
- наличие механической пломбы доступа к калибровкам,
- индикация суммы исполняемого кода, версии ПО,
- возможность опломбирования доступа к конкретному узлу учета тепловычислителя,
- для того, чтобы снять архив достаточно наличие USB-ППД – мобильного коммуникатора или SD-карты, объемом до 4 ГБ.
Программное обеспечение для тепловычислителя ТВ7 есть в бесплатном свободном доступе:
- конфигуратор для синхронизации с ПК,
- архиватор,
- мобильное приложение.
| Количество подключаемых датчиков | (1)Доп. имп. вход |
(2)Доп. вход T,°C |
(3)Диск. вход |
SD карта |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловой ввод 1 | Тепловой ввод 2 | Тепловой ввод 3 | |||||||||||
| Расход | Т, oC | Давление | Расход | Т, oC | Давление | Расход | Т, oC | Давление | |||||
| ТВ7-01M | 3 | 3 | — | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-04.1M Лайт (4) | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | — | нет |
| ТВ7-04.1M | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-03M | 3 | 3 | — | 3 | 3 | — | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-04M | 3 | 3 | 3 | 3 | 3 | 3 | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-05M | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 4 | есть |
1 Дополнительный импульсный вход может быть использован:
— в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
— в режиме регистратора внешних событий (сигнализация),
— в режиме контроля наличия питающего напряжения.
2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
4 ТВ7-04.1М Лайт— коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1
Количество обслуживаемых теплосистем
2
Количество датчиков
расхода - 7, температуры - 8, давления - 6
Температура теплоносителя
от 0 до 180 °C
Избыточное давление
от 0 до 2,5 МПа
Разность температур
от 0 до 160 °C
Температура воздуха
от минус 50 до 130 °C
Объем теплоносителя
от 0 до 108 м3
Масса теплоносителя
от 0 до 108 т
Тепловая энергия
от 0 до 107 Гкал (ГДж)
Разъёмы и интерфейсы
Ethernet, RS485, USB, Разъём DB9 для подключения коммуникационного кабеля (интерфейс RS232)
Бренд
Термотроник
Подключение
Ethernet, опционально RS485
Гарантийный срок
6 лет
Межповерочный интервал
4 года
Декларация о соответствии ТР ТС 020 2011 ТВ7 2026
Документ pdf 297.3 KB
Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК»
Документ docx 47.5 KB
ТВ7_Исполнение М_Руководство по эксплуатации_ред.1.09
Документ pdf 3.3MB
ТВ7. Карта заказа
Документ xlsx 39.7 KB
ТВ7. Методика поверки
Документ pdf 538.1 KB
Акт рекламации
Документ pdf 129.8 KB

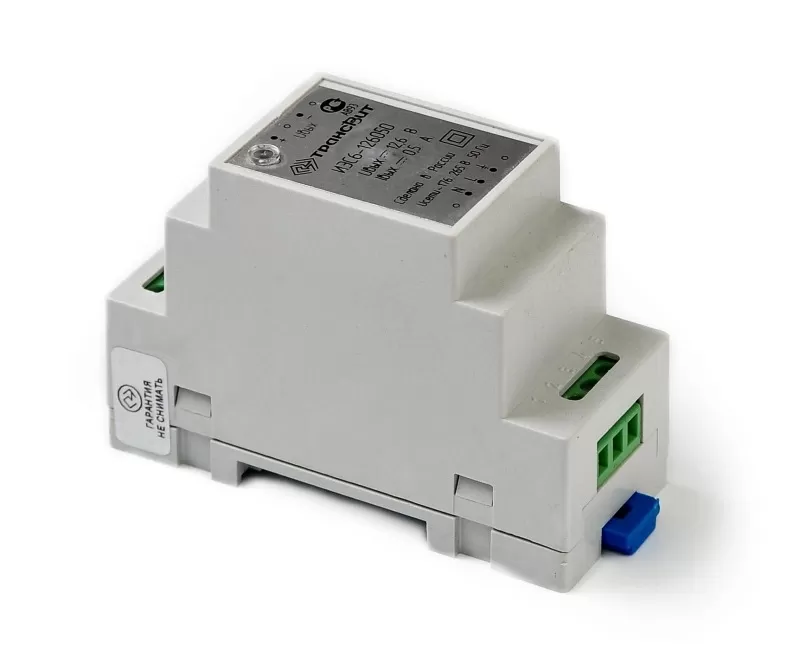

Источник питания ИЭН6-120015. Паспорт
Документ pdf 95.8 KB
Комплект соединителей для поверки ТВ7 исполнения М
Документ pdf 377.6 KB
Применение ТВ7 для учета реверса
Документ pdf 694.2 KB
Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил
Документ pdf 1008 KB
ТВ7 Протокол обмена_ред.7-11
Документ pdf 1.5MB
Решение сертификационного органа по коммутационным адаптерам
Документ pdf 529.4 KB
Сертификат о признании утверждения типа ТВ7 в республике Казахстан
Документ pdf 178.8 KB
Сертификат об утверждении типа ТВ7 рег. 67815-17
Документ pdf 188 KB
Сертификат соответствия ИЭН6, ИЭС6
Документ pdf 1.2MB
ТВ7. Описание типа
Документ pdf 3MB
Комплект соединителей для поверки ТВ7 исполнений 1 и 2
Документ pdf 377.6 KB

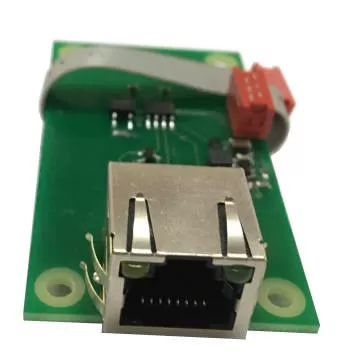

Настройка адаптера Ethernet для ТВ7 исполнения 2
Документ pdf 575.3 KB
Подключение модема к ТВ7 первого исполнения
Документ pdf 39.4 KB
ТВ7 исполнения 2. Адаптер RS485
Документ pdf 328.9 KB
ТВ7_Исполнение 1_Руководство по эксплуатации
Документ pdf 1.9MB
ТВ7_Исполнение 2_Руководство по эксплуатации
Документ pdf 1.9MB
-
USB для оперативного чтения архивов на компьютер с ОС Windows и телефон/планшет с ОС Android;
-
Возможность сохранения архивов на SD-карту;
-
Интуитивный пользовательский интерфейс;
-
Большое количество схем теплопотребления;
-
Индикация контрольной суммы настроек и калибровок;
-
Глубокая диагностика и гибкая реакция на нештатные ситуации;
-
Индикация на экране расшифровки нештатных ситуаций;
-
Подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи (режим Телеметрия);
-
Доступны протоколы: Modbus RTU, Modbus ASCII, PPP;
-

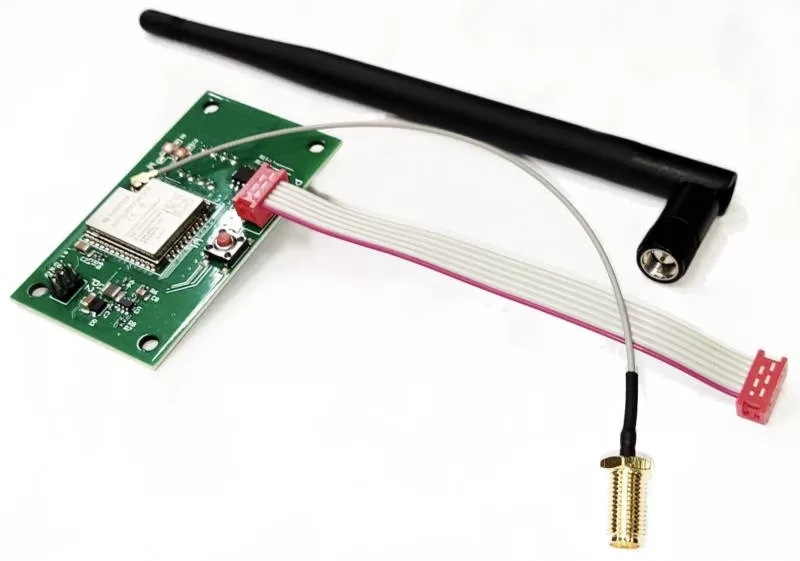

Возможность самостоятельной установки дополнительного интерфейса (RS-485 / Ethernet / Bluetooth / Wi-Fi);
-
Возможность индивидуального контроля работоспособности расходомеров «Питерфлоу»;
-
Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя;
-
Механическое пломбирование доступа к калибровкам и настройкам;
-
Простота замены батареи (текущее время и архивы при замене батареи не сбрасываются);
-
Возможность отправки в поверку без демонтажа сигнальных линий.
| Программное обеспечение | Дата | Размер |
|---|---|---|
| Драйвер USB-ППД+Инструкция по установке | 26.10.2020 | 478Кб |
| ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
|
29.07.2019 | 444Кб |
| ПО «Настройка модемов». Руководство пользователя. | 29.07.2019 | 335Кб |
| ПО «ОРС-сервер» версия 2.01 от 23.09.2025
ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании «ТЕРМОТРОНИК» в соответствии со стандартом OPC.
|
09.10.2025 | 4 239Кб |
| ПО «ОРС-сервер». Руководство по установке | 26.12.2018 | 188Кб |
| ПО Архиватор rev.3.0 3.00 от 23.01.25
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
23.01.2025 | 12 921Кб |
| ПО Архиватор Руководство пользователя
верс. 2.05
|
29.01.2025 | 2 223Кб |
| ПО ТВ7 Конфигуратор rev. 2.0 от 22.04.2024 г. | 31.07.2025 | 1 083Кб |
| ПО ТВ7 Конфигуратор Руководство пользователя
ред. 2.02
|
22.04.2024 | 566Кб |
| ПО ТВ7 Поверка верс.2.2 от 22.10.21 | 22.10.2021 | 2 598Кб |
| ПО ТВ7 Поверка Руководство пользователя | 21.10.2021 | 868Кб |
| ПО ТТМ V5.0.3. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7, расходомеров Питерфлоу и измерительных адаптеров АДИ при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Приложение имеет интеграцию с ФГИС Аршин для просмотра сведений о поверках средств измерений.
|
04.02.2026 | 6 581Кб |
| ПО ТТМ. Руководство пользователя | 15.05.2026 | 1 531Кб |
