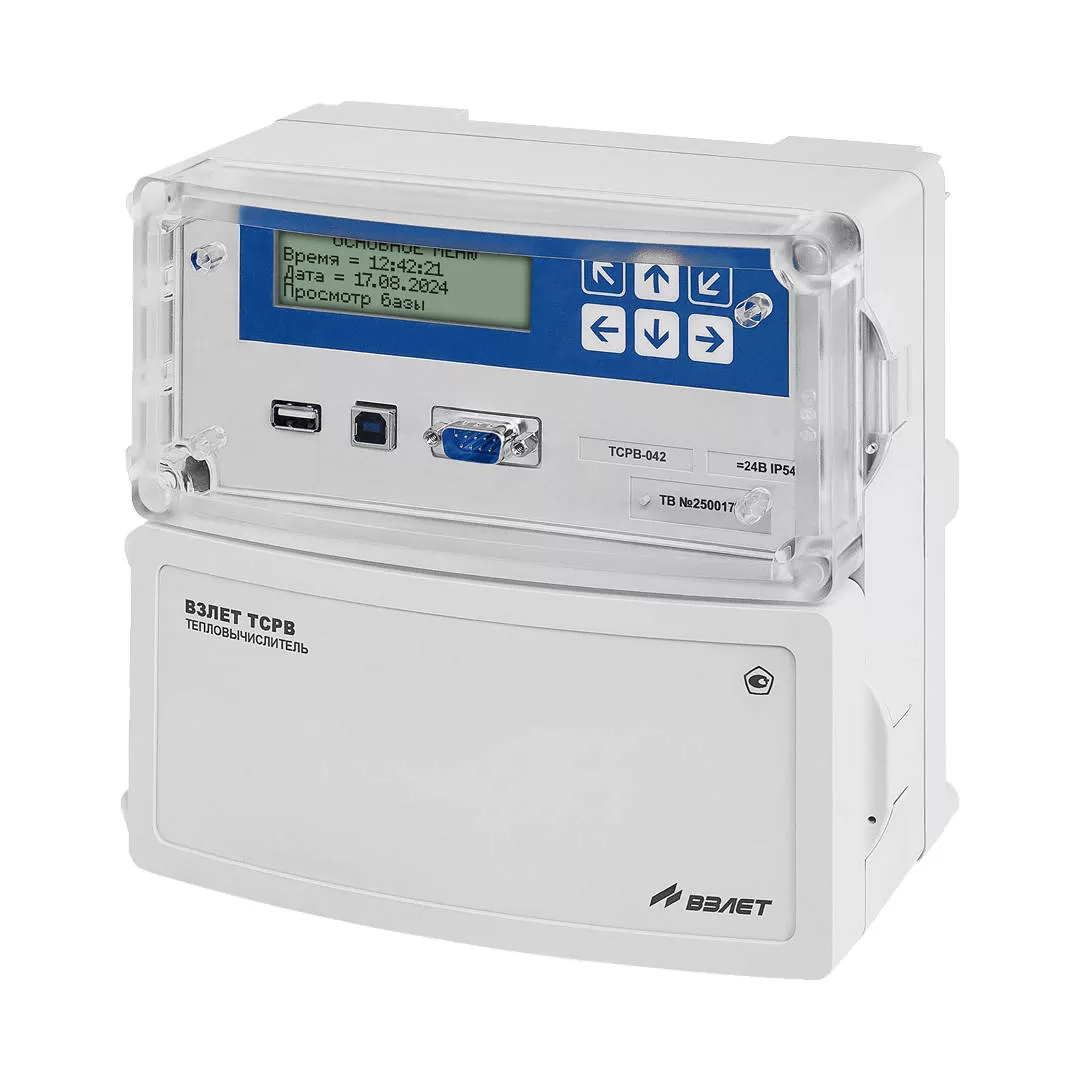

Тепловычислитель Взлет ТСРВ-042
В наличии
Бренд
ВЗЛЕТ
Количество датчиков
давления - 5, расхода - 6, температуры - 6
Количество обслуживаемых теплосистем
2
Диапазон измерения среднего объемного расхода, м³/ч
01 до 3 000, от 0
Смотреть все характеристики
28 800 ₽
- Описание
- Характеристики
- Документы
- 3D-модели
- Карта заказа
- Программное обеспечение
Теплосчетчик-регистратор. Универсальное решение для абонентского учета и учета на источниках тепловой энергии
ТСР-042 — теплосчетчик-регистратор с резервным питанием и USB-интерфейсом.
Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнения ТСР-042 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ (включен в Государственный реестр средств измерений за № 27010-13).
Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнения ТСР-042 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ исполнения ТСРВ-042.
Функциональные возможности:
- подключение до 4-х расходомеров в одной теплосистеме;
- раздельное накопление данных по системе отопления и горячего водоснабжения (ГВС) в рамках одной теплосистемы;
- архивация всех интегральных счетчиков нарастающим итогом;
- наличие журнала изменения контрольной суммы базы (КСБ), нестираемого журнала режимов (электронная пломба), журнала отказов, журнала нештатных ситуаций;
- упрощенная настройка с возможностью установки шаблонов наиболее часто применяемых схем;
- резервное питание вычислителя от встроенной батареи;
- обработка сигнала «реверс».
Отличительные особенности:
- две независимые теплосистемы с 2-мя раздельными архивами: единый архив для зимнего и летнего периодов (доступна работа с сезонами в одной ТС, либо доступно две ТС);
- измерение и архивация параметров холодной воды и температуры наружного воздуха;
- возможность подключения электросчетчика с частотным выходом;
- возможность настройки функции «сигнализация»;
- наличие USB-интерфейсов на лицевой панели для работы с компьютером и снятия архивов при помощи флэш-накопителя;
- удобство монтажа и замены батареи резервного питания;
- возможность контроля сигнала «пустая труба» с фиксацией НС в архивах и регистрации времени нештатной ситуации;
- четырехстрочный индикатор с высокой контрастностью;
- работа с программой «Конфигуратор базы» позволяющей быстро и просто настроить прибор;
- возможность загрузки заранее подготовленной конфигурации прибора с флэш-накопителя;
- возможность выгрузки данных на флэш-накопитель в формате «МОЭК»;
- контроль состояния расходомеров по интерфейсу RS-485 (номер прибора и контрольная сумма).
Вывод информации:
- на жидкокристаллический четырехстрочный индикатор;
- по последовательному интерфейсу RS-232/RS-485, USB-Device, USB-Host.
Бренд
ВЗЛЕТ
Количество датчиков
давления - 5, расхода - 6, температуры - 6
Количество обслуживаемых теплосистем
2
Диапазон измерения среднего объемного расхода, м³/ч
01 до 3 000, от 0
Диапазон измерения температуры, °С
от минус 50 до 180
Относительная погрешность измерения количества тепла, %
не более ± 5
Длина линии связи между тепловычислителем и первичными преобразователями, м
до 300
Глубина архивов измерительной информации, записей: годового
16
Глубина архивов измерительной информации, записей: часового
4 320
Глубина архивов измерительной информации, записей: суточного
1 800
Глубина архивов измерительной информации, записей: месячного
192
Глубина архивов измерительной информации, записей: минутный (данные датчиков)
46 080
Степень защиты
IP54
Напряжение питания, В
24
Мощность потребления не более, Вт
не более 2
Средняя наработка на отказ, ч.
75 000
Средний срок службы, лет
12
Гарантийный срок эксплуатации тепловычислителя, лет
6
Масса, кг
не более 3
Габаритные размеры, мм
217х207х84
Способ крепления
на DIN-рейку
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 1.2MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-043) ч.1
Документ pdf 3.2MB
Руководство по эксплуатации ВЗЛЕТ ТСР-М (ТСРВ-043) ч.2
Документ pdf 2.1MB
Инструкция по монтажу ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 1.2MB
Описание Modbus-регистров ВЗЛЕТ ТСР-М (ТСР-043)
Документ pdf 971.3 KB
ТСР-М - Сертификат об утверждении типа (с описанием типа) до 18.03.2029
Документ pdf 7.7MB
ТСРВ - Сертификат об утверждении типа (с описанием типа) до 17.04.2029 (изм.2)
Документ pdf 9.1MB
ТСР-М - Декларация ТР ТС 004, 020 Завод Взлет до 16.08.2031
Документ pdf 326.1 KB
ТСР-М - Декларация ТР ТС 004, 020 АО Взлет до 16.08.2031
Документ pdf 685.7 KB
Сертификат Российского морского регистра судоходства (РМРС) о типовом одобрении ВЗЛЕТ ТСР-М до 22.12.2026
Документ pdf 1.5MB
ТСРВ - Декларация ТР ТС 004, 020 ООО «Завод Взлет» до 13.10.2030
Документ pdf 71.9 KB
ТСРВ - Декларация ТР ТС 004, 020 АО «Взлет» до 13.10.2030
Документ pdf 355.8 KB
ВЗЛЕТ ТСРВ - Сертификат Узбекистана до 17.04.2029
Документ pdf 1.6MB
ТСРВ - сертификат Кыргызстана до 17.04.2029
Документ pdf 368.1 KB
ТСРВ - Сертификат СЕ - ЭМС для АО «Взлет» (EU-Туре Examination Certificate № ЕМС 07.04.030 / 05.02.2024) до 04.02.2029
Документ pdf 785.8 KB
ТСРВ - Сертификат СЕ - НВО № LVD-12087 для АО «Взлет» до 30.01.2027
Документ pdf 685.7 KB
| 3D-модель — Тепловычислитель ВЗЛЕТ ТСР-М (ТСР-043) | Скачать |
| Карта заказа ВЗЛЕТ ТСР-М (ТСР-043) | Скачать |
| Программа чтения журналов действий пользователей | Скачать |
