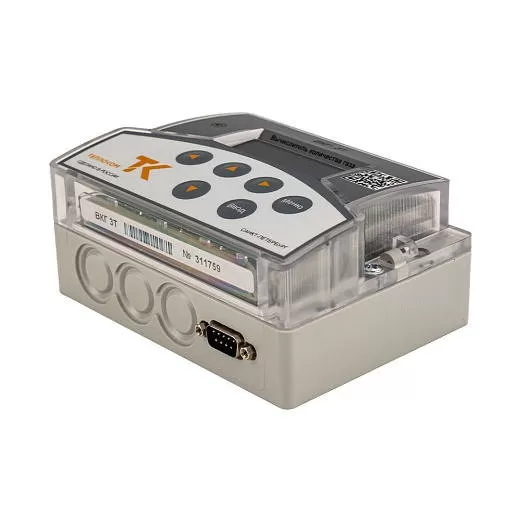

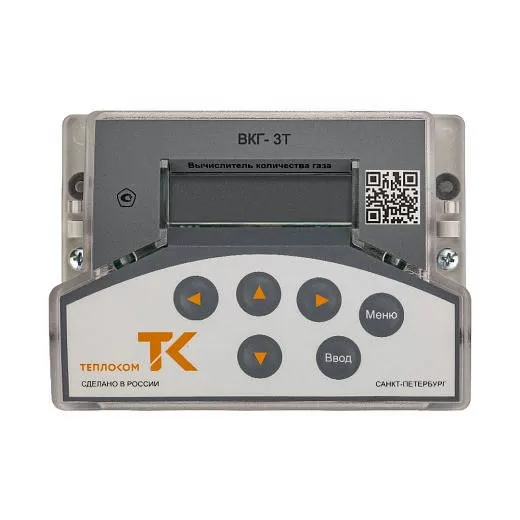

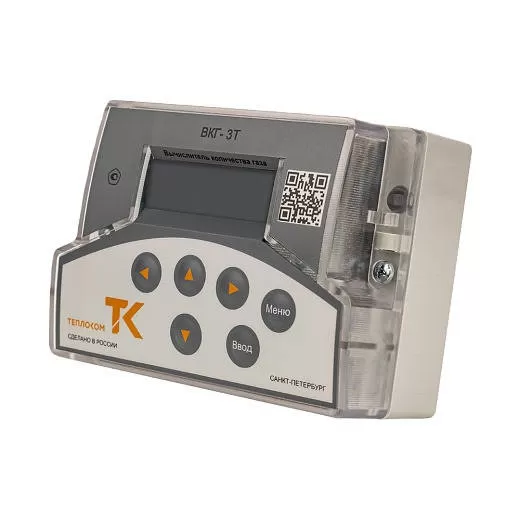

Тепловычислитель ВКГ-3Т

Давление и разность давлений, МПа Вычислитель количества газа ВКГ-3Т предназначен для измерений и преобразований выходных сигналов измерительных преобразователей в значения измеряемых параметров газа и вычислений объема газа, приведенного к стандартным условиям.

Основные технические характеристики

• Вычисления коэффициента сжимаемости и плотности газа в диапазоне изменения параметров газа: температура ОТ — 40 ДО + 70°С, давление ОТ 0,1 ДО 1,6 МПа, плотность в стандартных условиях от 0,67 до 1,0 кг/мЗ, содержание СО2 и N2 не более 15 мол.%;
• Вычислители дополнительно обеспечивают измерения до 4-5 технологических величин (давления или перепада давления) от датчиков с выходным сигналом тока (4-20) мА.

Подключаемые датчики

• Датчик объема (расхода) газа с выходным импульсным или частотным сигналом до 1000 Гц типа TZ,  DELTA, G16-G1600, TRZ, RVG, РГ-1<-Ех, СГ(ЛГ-1<-Ех), РГА-Ех, СГ16(75)М, СГ16МТ и другие;
• Датчик давления (абсолютного, избыточного, барометрического) с выходным сигналом постоянного тока в диапазоне (4-20) мА;
• Датчик температуры  —  термометр сопротивления по ГОСТ 6651.

Регистрация результатов измерений

Архивы:

• часовой (1448 часов);
• суточный (125 суток);
• декадный (44 декады);
• месячный (24 месяца).

Ведется архив событий, где регистрируются результаты диагностики и изменения  настройки вычислителя.
