Встроенный интерфейс RS-485 ВКТ-7/ВКГ-3

В наличии

Стандартный режим адресации, число вычислителей, объединяемых в сеть, шт

до 240

Расширенный режим адресации, число вычислителей, объединяемых в сеть, шт

до 24 000

Питание интерфейса при токе не менее 50 мА., В

9-18

Длина линий при передаче по RS-485, км

до 1,2

Смотреть все характеристики

3 800 ₽

Описание
Характеристики
Документы

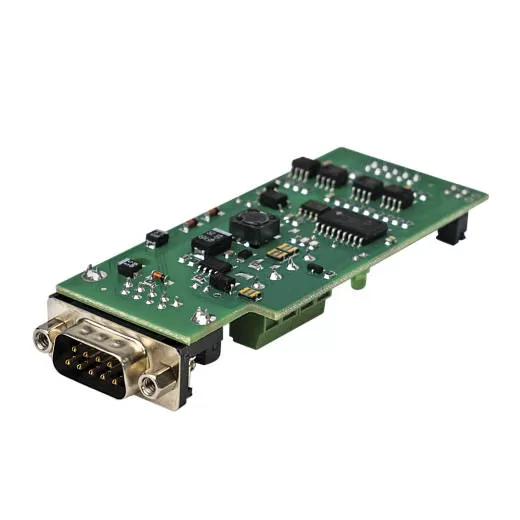

Адаптер позволяет осуществлять обмен информацией с вычислителем как по интерфейсу RS232, так и по интерфейсу RS485. Универсальный адаптер интерфейса RS-485 устанавливается в корпус тепловычислителя ВКТ-7, начиная с аппаратной версии вычислителя не менее 3.1, программной версии не ниже 1.9.

Выходы адаптера имеют гальваническую развязку от вычислителя. Приоритетом обладает интерфейс RS232. Переключение между интерфейсами происходит автоматически при подаче на контакты 7 и 8 разъема DB9M сигнала RTS (сигнал постоянного уровня с напряжением +6,5…12В) от ПК или НП. Тип применяемого интерфейса отображается с помощью светодиодных индикаторов (зеленый (L2) – интерфейс RS485, красный (L3) – интерфейс RS232).

Адаптер при работе по интерфейсу RS485 выполняет следующие функции:

Электрическое согласование интерфейса RS-485;
Расширение диапазона адресов;
Экономия ресурса батареи вычислителя за счет исключения обработки запросов от компьютера к другим приборам, находящимся в сети.
