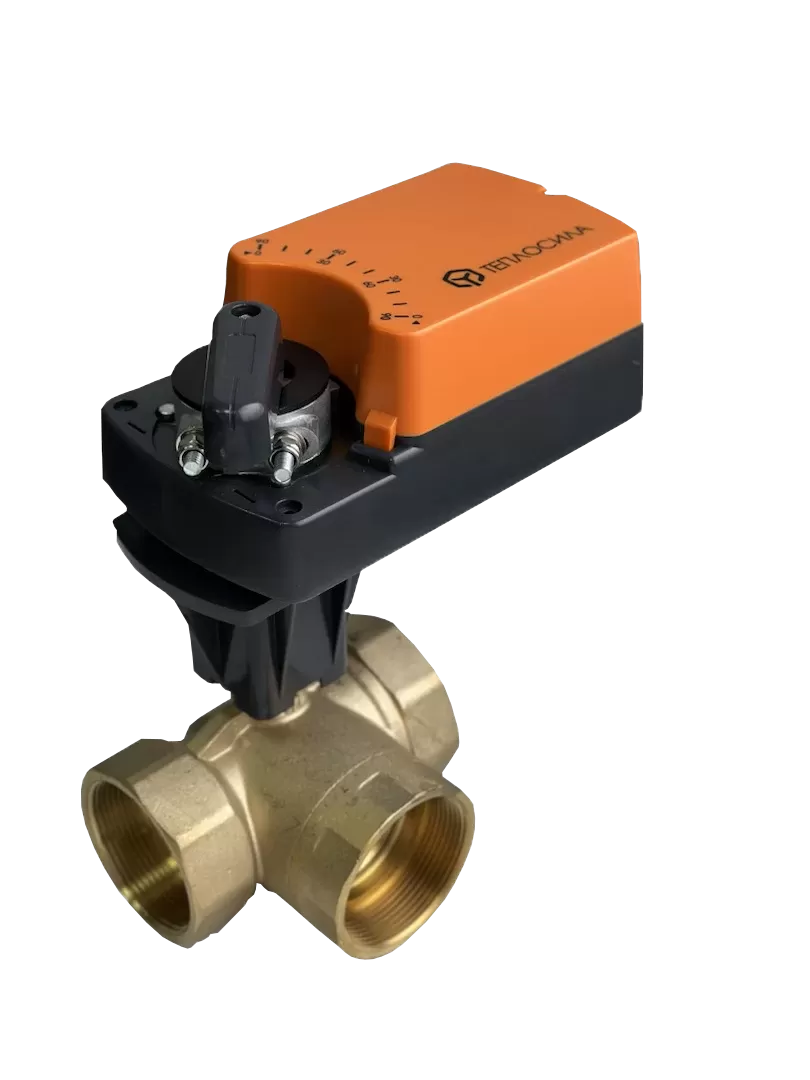

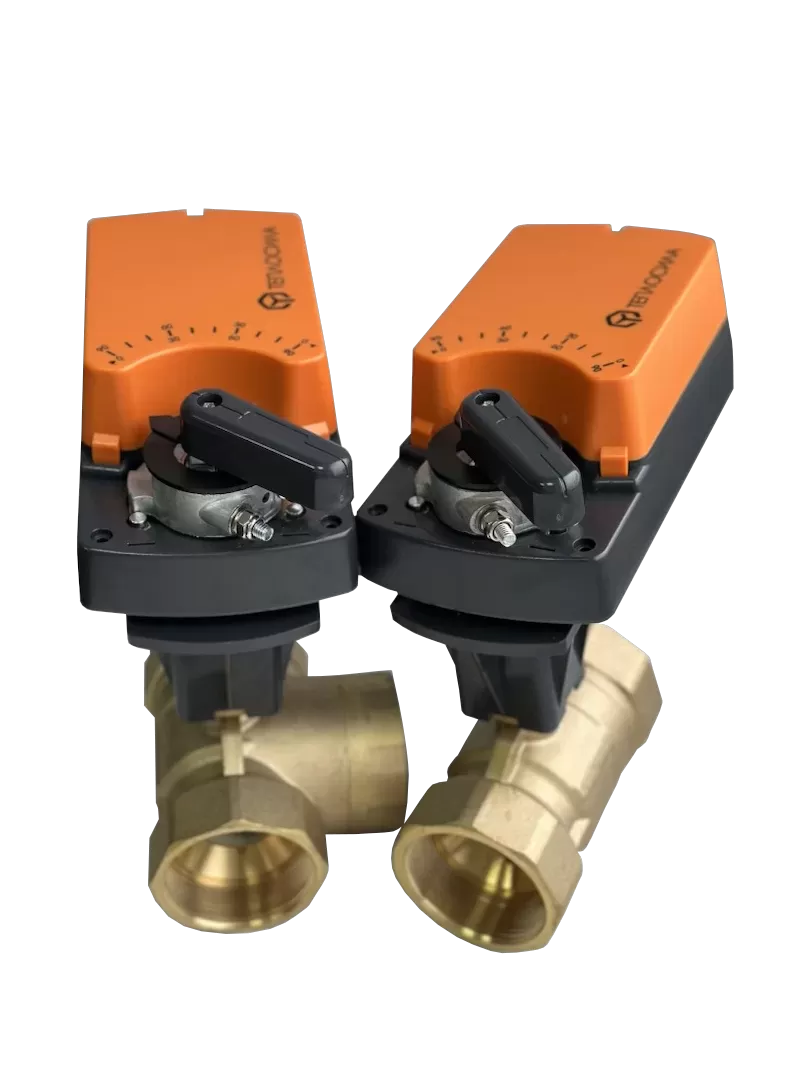

Кран шаровой регулирующий двухходовой TBV DN 15 с электроприводом
В наличии
Бренд
Теплосила
Номинальный диаметр, DN
15
Тип клапана
двухходовой
Условная пропускная способность Kvs, м³/ч
1,6, 40
Смотреть все характеристики
12 810 ₽
- Описание
- Характеристики
- Документы
- Модификации
- Габаритные размеры
Регулирующий двухходовой шаровой кран TBV DN 15 производства «Теплосила» с поворотным электроприводом TSL. Применяется в системах отопления, вентиляции и кондиционирования для регулирования расхода, смешивания или разделения потоков. Присоединение муфтовое (внутренняя резьба).
Исполнение DN 15: условная пропускная способность Kvs: 1,6; 4,0 м³/ч; номинальное давление до 2,0 МПа; температура рабочей среды до +120 °C.
Кран шаровой с электроприводом применяется в системах отопления, вентиляции и кондиционирования воздуха для регулирования расхода, смешивания или разделения воздуха, воды, водных растворов этилен- и пропиленгликоля (до 50%) и других негорючих, взрывобезопасных, нетоксичных сред. Краны работают в системах автоматического регулирования технологических процессов при давлении не более 2 МПа и температуре среды от -5 до +120 °C.
Управление краном осуществляется поворотным электроприводом TSL. Присоединение кранов к трубопроводу муфтовое.

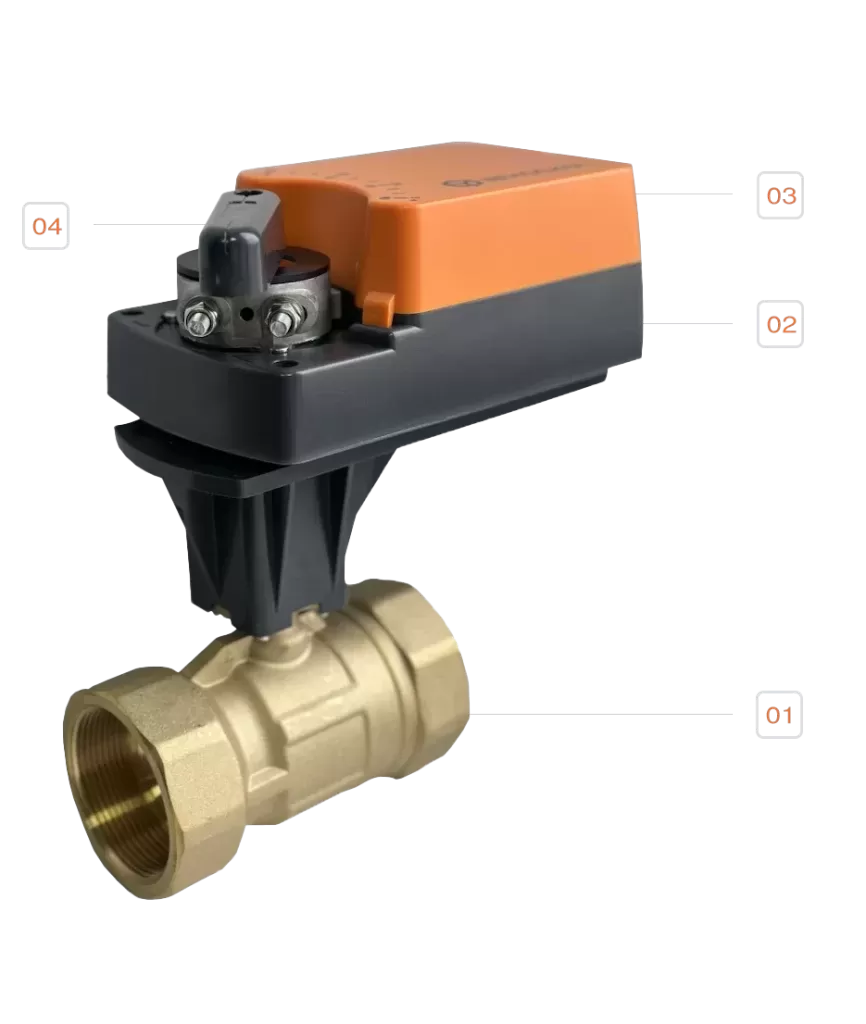

Устройство крана
Общая конструкция шарового крана с поворотным электроприводом состоит из четырёх главных элементов:
01 кран
02 корпус электропривода
03 крышка электропривода
04 ручка управления
Монтажные положения

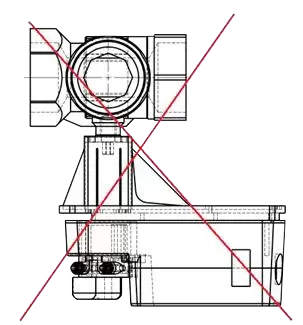

Недопустимое монтажное положение шарового крана TBV с электроприводом.
Прямолинейные участки до и после крана не требуются.
Преимущества
Высокое номинальное рабочее давление
Малые габаритные размеры
Все электроприводы имеют функцию ручного управления
Плавное регулирование расхода
Вопросы и ответы
Что такое регулирующий шаровой кран TBV?
Чем двухходовой кран отличается от трёхходового?
Какие типоразмеры и Kvs выпускаются?
На какое давление и температуру рассчитан кран?
Какой электропривод нужен для TBV?
Можно ли управлять краном вручную?
Нужны ли прямые участки до и после крана?
Бренд
Теплосила
Номинальный диаметр, DN
15
Тип клапана
двухходовой
Условная пропускная способность Kvs, м³/ч
1,6, 40
Тип присоединения
муфта
Номинальное давление PN
PN 20 (2,0 МПа)
Максимальный перепад давления, МПа
0,35
Рабочая среда
воздух, вода, водные растворы этилен- и пропиленгликоля (до 50%) и другие негорючие, взрывобезопасные, нетоксичные среды
Температура рабочей среды
до +120 °C
Характеристика клапана
Равнопроцентная
Герметичность
класс AA по ГОСТ 9544-2015
Материалы корпуса
латунь EN CC761S
Материал шара
нержавеющая сталь AISI 304
Уплотнения шара
PTFE, армированный графитом
Уплотнение штока
EPDM
Применяемые электроприводы
TSL-06-1-230, TSL-06-1-24, TSL-06-1A-230, TSL-06-1A-24
Крутящий момент
6 Н·м
Время полного закрытия, с, не более
30
Потребляемая мощность, Вт, не более
4,5
Климатическое исполнение по ГОСТ 15150-69
УХЛ3.1 по ГОСТ 15150
Температура окружающей среды, °С
от -20 до +50 °C
Присоединительная резьба
G ½
Строительная длина L, мм
60
Масса, кг
1,00 (с электроприводом)
Паспорт регулирующего крана шарового TBV с поворотным электроприводом
Документ pdf 1.1MB
Декларация о соответствии ТР ТС 010/2011, ТР ТС 020/2011: краны шаровые TBV (2026–2031)
Документ pdf 557.2 KB
Сертификат продукции собственного производства: приводы TSL, модули управления TTR (2026–2027)
Документ pdf 1.1MB
Цены, руб. без НДС
| Исполнение | Цена |
|---|---|
| TBV-15-1,6 / TSL-06-1A-24 | 12 810 ₽ |
| TBV-15-4,0 / TSL-06-1A-24 | 12 810 ₽ |
| TBV-15-1,6 / TSL-06-1A-230 | 12 810 ₽ |
| TBV-15-4,0 / TSL-06-1A-230 | 12 810 ₽ |
| TBV-15-1,6 / TSL-06-1-24 | 12 810 ₽ |
| TBV-15-4,0 / TSL-06-1-24 | 12 810 ₽ |
| TBV-15-1,6 / TSL-06-1-230 | 12 810 ₽ |
| TBV-15-4,0 / TSL-06-1-230 | 12 810 ₽ |
Кран поставляется в комплекте с поворотным электроприводом TSL-06/TSL-08: аналоговое (…-1A-…) или трехпозиционное (…-1-…) управление, питание 24 или 230 В.
Основные технические характеристики регулирующих шаровых кранов TBV с поворотным электроприводом TSL
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ |
ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||
|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Максимальная условная пропускная способность Kvs, м³/ч |
1,6 4,0 |
6,3 | 10 | 16 | 25 | 40 |
| Тип шарового крана | двухходовой, трёхходовой | |||||
| Тип присоединения | муфтовый (внутренняя резьба) | |||||
| Номинальное давление PN, МПа, не более | 2,0 | |||||
| Максимальный перепад рабочего давления, МПа | 0,35 | |||||
| Рабочая среда | воздух, вода, водные растворы этилен- и пропиленгликоля (до 50%) и другие негорючие, взрывобезопасные, нетоксичные среды | |||||
| Максимальная рабочая температура среды T, °C | 120 | |||||
| Расходная характеристика | равнопроцентная | |||||
| Герметичность затвора | класс AA по ГОСТ 9544-2015 | |||||
| Материал корпуса | латунь EN CC761S | |||||
| Материал рабочего органа (шара) | нержавеющая сталь AISI 304 | |||||
| Уплотнение шара | PTFE, армированный графитом | |||||
| Уплотнение штока | EPDM | |||||
| Электропривод | ||||||
|
Марка электропривода с аналоговым управлением 0(4)–20 мА; 0(2)–10 В: 24 VAC/DC 230 VAC |
TSL-06-1A-24 TSL-06-1A-230 |
TSL-08-1A-24 TSL-08-1A-230 |
||||
|
Марка электропривода с трёхпозиционным (двухпозиционным) управлением: 24 VAC/DC 230 VAC |
TSL-06-1-24 TSL-06-1-230 |
TSL-08-1-24 TSL-08-1-230 |
||||
| Крутящий момент, Н·м | 6 | 8 | ||||
| Время полного закрытия, с, не более | 30 | 45 | ||||
| Входное сопротивление для сигнала 0(2)–10 В | > 200 кОм | |||||
| Входное сопротивление для сигнала 0(4)–20 мА | 500 Ом | |||||
| Сигнал обратной связи для кранов с аналоговым управлением | 0(4)–20 мА; 0(2)–10 В | |||||
| Потребляемая мощность, Вт | 4,5 | |||||
| Степень защиты | IP54 | |||||
| Класс защиты по ГОСТ 12.2.007.0-75 | III | |||||
| Климатическое исполнение | УХЛ3.1 по ГОСТ 15150 | |||||
| Температура эксплуатации | от -20 до +50 °C | |||||
| Ручное управление | есть | |||||
| Тип подключения | клеммные зажимы 1,5 мм² | |||||
| Подключение | кабельные вводы M16x1,5 | |||||
| Режим работы крана с аналоговым управлением | постоянный | |||||
Маркировка регулирующего шарового крана TBV в комплекте с поворотным электроприводом TSL
TBV-X1-X2-X3, где:
TBV – условное обозначение крана шарового регулирующего;
X1 – тип крана (двухходовой – не указывается, трёхходовой – указывается значение 3);
X2 – условный диаметр DN;
X3 – условная пропускная способность Kvs.
TSL-X1-X2-X3, где:
TSL – условное обозначение электропривода;
X1 – крутящий момент, Н·м;
X2 – тип управления (1A – аналоговое, 1 – трёхпозиционное);
X3 – напряжение питания, В.
ПРИМЕР ЗАКАЗА:
TBV-40-25 с приводом TSL-08-1A-24 – кран двухходовой шаровой регулирующий муфтовый с условным диаметром 40 мм, пропускной способностью 25 м³/ч, максимальной температурой рабочей среды +120 °C, рабочим давлением 2,0 МПа, с поворотным электроприводом TSL с аналоговым управлением.

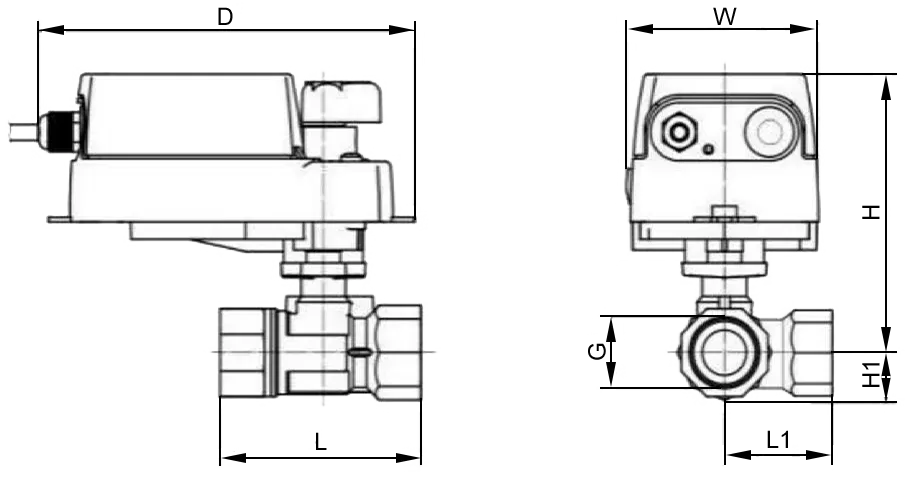

Габаритные размеры и масса регулирующих шаровых кранов TBV
| НАИМЕНОВАНИЕ ПАРАМЕТРОВ | ЗНАЧЕНИЯ ПАРАМЕТРОВ | |||||
|---|---|---|---|---|---|---|
| Условный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Тип присоединения | внутренняя резьба | |||||
| Размер присоединительной резьбы G | G ½ | G ¾ | G 1 | G 1¼ | G 1½ | G 2 |
| Строительная длина L шарового крана, мм | 60 | 67 | 88 | 102 | 112 | 127 |
| Строительная длина L1 трёхходового шарового крана, мм | 31 | 32 | 46 | 50 | 53 | 70 |
| Высота H1, мм | 14 | 18 | 21 | 26 | 29 | 36 |
| Общие габаритные размеры шарового крана с электроприводом, мм: | ||||||
| Длина D, мм | 169,5 | 169,5 | 169,5 | 169,5 | 223 | 223 |
| Ширина W, мм | 85 | 85 | 85 | 85 | 100 | 100 |
| Высота H, мм | 115 | 120 | 124 | 129 | 183 | 186 |
| Масса крана с электроприводом, кг: | ||||||
| двухходовой шаровой кран | 1,00 | 1,10 | 1,16 | 1,60 | 2,20 | 2,90 |
| трёхходовой шаровой кран | 1,10 | 1,25 | 1,50 | 2,10 | 2,60 | 3,40 |
