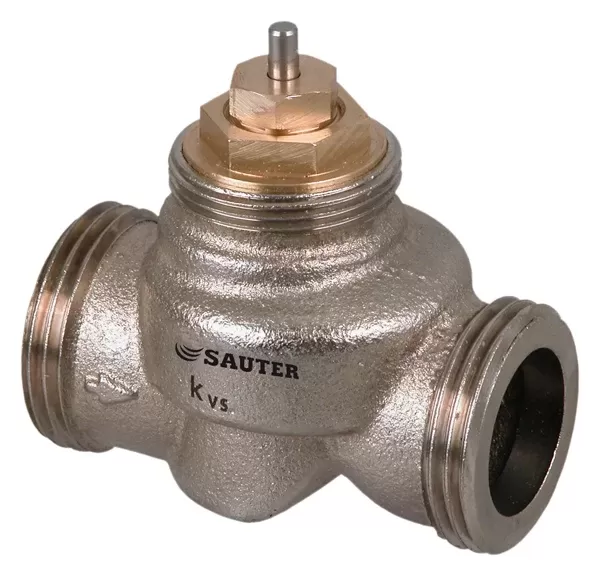

Клапан регулирующий проходной малый SAUTER VUL DN 15, PN 16
В наличии
Бренд
SAUTER
Номинальный диаметр, DN
15
Тип клапана
двухходовой
Тип присоединения
Наружная резьба согласно DIN EN ISO 228-1
Смотреть все характеристики
По запросу
- Описание
- Характеристики
- Документы
- Модификации
Клапан регулирующий проходной малый SAUTER VUL DN 15. Условная пропускная способность Kvs: 2,5; 3,5 м³/ч; ход штока 4 мм (ограничивается приводом); номинальное давление PN 16 (1,6 МПа).
Малый проходной регулирующий клапан SAUTER VUL для зонального регулирования: отопительные зоны, доводчики воздуха и фанкойлы. Работает с электроприводами для малых клапанов AXF 217S, AXM 217(S), AXT 301 и AXS 315S.
Особенности
- регулирование зон отопления, доводчиков воздуха и фанкойлов вместе с приводами AXF 217S, AXM 217(S), AXT 301 или AXS 315S;
- исполнение с плоским уплотнением, для DN 10 — также с обжимным фитингом под трубу Ø 15 мм;
- наружная резьба по DIN EN ISO 228-1, класс B;
- сальник можно заменить без сброса давления в системе;
- проход A–AB закрывается при втягивании штока, клапан закрывается против давления;
- корпус из никелированной литой латуни (DN 10) и бронзы (DN 15 и DN 20);
- затвор с мягким уплотнением из EPDM, шток из нержавеющей стали, сальник с двойным уплотнительным кольцом.
Бренд
SAUTER
Номинальный диаметр, DN
15
Тип клапана
двухходовой
Тип присоединения
Наружная резьба согласно DIN EN ISO 228-1
Условная пропускная способность Kvs, м³/ч
2,5, 3,5
Номинальное давление PN
PN 16 (1,6 МПа)
Ход штока
4 мм (ограничивается приводом)
Присоединительная резьба
G¾" B
Масса, кг
0,28
Исполнения (тип)
VUL015F300, VUL015F310
Рабочая температура, °C
+2…+120
Допустимое рабочее давление
до 16 бар (до 120 °C)
Характеристика клапана
Равнопроцентная
Протечка в затворе, % от Kvs, не более
0,002
Совместимость
с приводами для малых клапанов AXF 217S, AXM 217(S), AXT 301, AXS 315S
Материалы корпуса
никелированная литая латунь (DN 10), бронза (DN 15, DN 20)
Технический паспорт (англ.): VUL: Unit through valve (regulating), PN 16
Документ pdf 2.3MB
Инструкция по монтажу (англ.): VUL, BUL
Документ pdf 141.9 KB
Инструкция по монтажу (англ.): AXM217, AXM217S
Документ pdf 633 KB
Декларация о материалах (англ.): VUL010...020
Документ pdf 85.5 KB
SAUTER клапаны и приводы (каталог)
Документ pdf 2MB
Исполнения клапанов серии VUL по данным производителя:
| Тип | DN | Kvs, м³/ч | Присоединение | Масса, кг |
|---|---|---|---|---|
| VUL010F340 | 10 | 0,16 | G½» B | 0,19 |
| VUL010F330 | 10 | 0,4 | G½» B | 0,18 |
| VUL010F320 | 10 | 0,63 | G½» B | 0,18 |
| VUL010F310 | 10 | 1 | G½» B | 0,18 |
| VUL010F300 | 10 | 1,6 | G½» B | 0,18 |
| VUL015F310 | 15 | 2,5 | G¾» B | 0,28 |
| VUL015F300 | 15 | 3,5 | G¾» B | 0,28 |
| VUL020F300 | 20 | 4,5 | G1″ B | 0,33 |
| VUL010F630 | 10 | 0,4 | обжимной фитинг под трубу Ø 15 мм | 0,18 |
| VUL010F620 | 10 | 0,63 | обжимной фитинг под трубу Ø 15 мм | 0,18 |
| VUL010F610 | 10 | 1 | обжимной фитинг под трубу Ø 15 мм | 0,18 |
| VUL010F600 | 10 | 1,6 | обжимной фитинг под трубу Ø 15 мм | 0,18 |
