ВЗЛЕТ МР УРСВ-5xx N
В наличии
Бренд
ВЗЛЁТ
Номинальный диаметр, DN
от 150 до 1 500 (др. DN по заказу)
Температура жидкости
от -30 до 90
Температура окружающей среды для вторичного преобразователя (ВП), оС
от 0 до 50 (от -40 до 65 по заказу)
Смотреть все характеристики
По запросу
- Описание
- Характеристики
- Документы
- Импортозамещение
- Программное обеспечение
- Карта заказа
Расходомер-счетчик ультразвуковой для нефти и нефтепродуктов
Предназначен для измерения среднего объемного расхода, объема реверсивных потоков нефти и нефтепродуктов в напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.
Исполнения:
- УРСВ-522 N – двухлучевая схема измерений;
- УРСВ-544 N – четырехлучевая схема измерений.
Относительная погрешность измерений расхода, %
- ± (0,45 + 0,1/v)* для УРСВ-522 N
- ± (0,25 + 0,1/v)* для УРСВ-544 N
* v — скорость потока, м/с
Отличительные особенности:
- измерение расхода и объема реверсивного потока;
- измерение без потерь давления в трубопроводе;
- определение массового расхода и массы контролируемой жидкости;
- автоматический учет изменения вязкости и плотности жидкости при изменении температуры и давления жидкости в трубопроводе.
Вывод информации:
- на жидкокристаллический индикатор;
- в виде импульсов с нормированным весом;
- по последовательному интерфейсу RS-485;
- в виде нормированного токового сигнала.
Бренд
ВЗЛЁТ
Номинальный диаметр, DN
от 150 до 1 500 (др. DN по заказу)
Температура жидкости
от -30 до 90
Температура окружающей среды для вторичного преобразователя (ВП), оС
от 0 до 50 (от -40 до 65 по заказу)
Маркировка
Взрывозащита: - ПЭА – 0Ex ia IIB T6 Ga X, Взрывозащита: БИ – [Ex ia Ga] IIB
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа
не более 2,5 (до 25 МПа (по заказу))
Степень защиты
IP65/IP68 ВП/ПЭА
Глубина архивов измерительной информации, записей
Дозирования - 512, Интервального - 14 400, Месячного - 48, Суточного - 60, Часового - 1440
Электропитание
24В
Потребляемая мощность, Вт
не более 12
Средняя наработка на отказ, ч.
75 000
Средний срок службы
12 лет
Гарантийный срок
25 месяцев
Руководство по эксплуатации ВЗЛЕТ МР УРСВ-5xx ц (часть 1)
Документ pdf 3MB
Руководство по эксплуатации ВЗЛЕТ МР УРСВ-5xx ц (часть 2)
Документ pdf 1.4MB
Руководство по эксплуатации ВЗЛЕТ УРСВ (взрывозащищенное исполнение)
Документ pdf 2.3MB
Руководство по эксплуатации ВЗЛЕТ МР УРСВ-5xx А (часть 1) для особых условий эксплуатации (ГЭС)
Документ pdf 3.1MB
Руководство по эксплуатации ВЗЛЕТ МР УРСВ-5xx А (часть 2) для особых условий эксплуатации (ГЭС)
Документ pdf 1.4MB
Инструкция по монтажу ВЗЛЕТ МР УРСВ-5xx ц
Документ pdf 4.1MB
Инструкция по монтажу ВЗЛЕТ МР УРСВ-5xx А для особых условий эксплуатации (ГЭС)
Документ pdf 4.1MB
Протокол Modbus
Документ pdf 215.1 KB
Протокол Modbus (Приложение 1)
Документ pdf 65.9 KB
Протокол Modbus (Стандарт данных)
Документ pdf 63.6 KB
Описание ВЗЛЕТ ПЭА 31.03.2026
Документ pdf 444.3 KB
Список ModBus-регистров ВЗЛЕТ МР УРСВ-5xx ц
Документ pdf 1.7MB
Структура архивов ВЗЛЕТ МР УРСВ-5xx ц
Документ pdf 261.8 KB

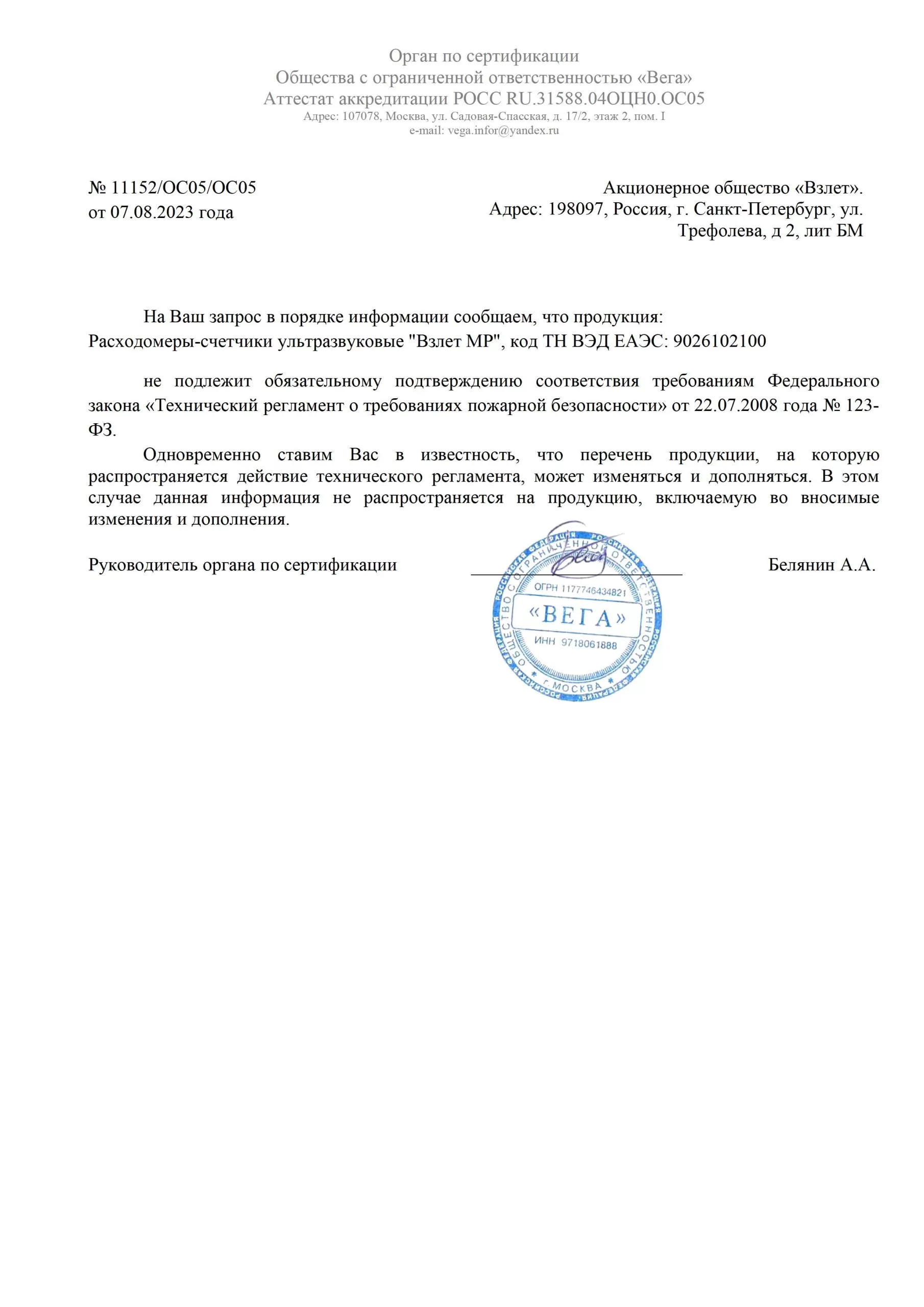

МР - отказное письмо (пожарная безопасность)
Документ webp 280.5 KB
МР - Сертификат об утверждении типа (с описанием типа) до 24.10.2029
Документ pdf 7.5MB
ВЗЛЕТ МР Сертификат соответствия требованиям по взрывозащите до 21.02.2029
Документ pdf 620.5 KB
ВЗЛЕТ МР - Декларация ТР ТС 032 Завод Взлет до 30.07.2031
Документ pdf 298.9 KB
ВЗЛЕТ МР - Декларация ТР ТС 032 АО Взлет до 30.07.2031
Документ pdf 277.7 KB
ВЗЛЕТ МР Выписка из Постановления № 353 о продлении сертификатов, деклараций
Документ docx 18.4 KB
Гигиенический сертификат ВЗЛЕТ МР (Экспертное заключение № 608)
Документ pdf 1.2MB
Сертификат соответствия № РОСС RU.32968.04ИЦМ0.ОСП01.Н00008/24 до 13.05.2027
Документ pdf 558.8 KB
МР - сертификат ГОСТ Р (МЭК) до 19.02.2028
Документ pdf 1.2MB
Сертификат Российского морского регистра судоходства (РМРС) о типовом одобрении ВЗЛЕТ МР до 22.12.2026
Документ pdf 1.5MB
ВЗЛЕТ МР - Декларация ТР ТС 004 для Завод Взлет до 01.09.2030
Документ pdf 327.3 KB
ВЗЛЕТ МР - Декларация ТР ТС 004 для АО Взлет до 01.09.2030
Документ pdf 311.2 KB
ВЗЛЕТ МР - Декларация ТР ТС 020 для Завод Взлет до 01.09.2030
Документ pdf 352.2 KB
ВЗЛЕТ МР - Декларация ТР ТС 020 для АО Взлет до 01.09.2030
Документ pdf 334.6 KB
ВЗЛЕТ МР - Сертификат промышленной безопасности до 25.06.2028
Документ pdf 797.2 KB
ВЗЛЕТ МР - Сертификат Беларуси об утверждении типа СИ до 24.10.2029
Документ pdf 544.2 KB
ВЗЛЕТ МР - Сертификат соответствия (сейсмика) АО «Взлет» до 25.12.2028
Документ pdf 270.1 KB
МР - Экспертное заключение АО Взлет от 04.03.2022 бессрочное
Документ pdf 2.8MB
ВЗЛЕТ МР - Сертификат Армении об утверждении типа СИ до 14.12.2026
Документ pdf 1.5MB
ВЗЛЕТ МР - Сертификат Казахстана об утверждении типа СИ до 29.08.2029
Документ pdf 227.6 KB
VZLJOT МR - EU-Type Examination Certificate № ЕМС 07.04.028/15.01.2024 до 14.01.2029
Документ pdf 739.2 KB
Оборудование марки Взлет входит в «Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства»
В ассортименте Взлет можно подобрать аналоги расходомеров, уровнемеров и других средств учета и контроля сред иностранных производителей.
Замещает ультразвуковые расходомеры:
- KROHNE OPTISONIC, KROHNE ALTSONIC;
- EMERSON ROSEMOUNT;
- Endress+Hauser PROSONIC FLOW;
- SIEMENS SITRANS FUS, FUS SONO, FUE;
- FLEXIM серии FLUXUS;
- GE PANAMETRICS PANAFLOW, AqwaTrans series, digitalflow, sentinel.
