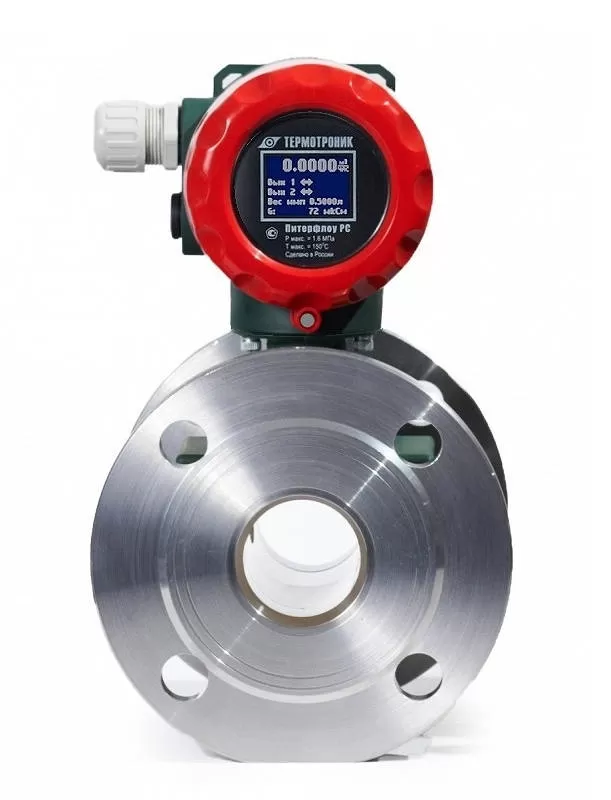

Питерфлоу РС сэндвич
В наличии
Номинальный диаметр, DN
от 20 до 50
Давление в трубопроводе, МПа, не более
2,5
Удельная проводимость рабочей жидкости, См/м, не менее
0,001
Максимальная температура среды, °С
от минус 29 до +150°С**
Смотреть все характеристики
38 300 ₽
- Описание
- Характеристики
- Документы
- L - канал
- Программное обеспечение
- Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию;
- Два программируемых импульсных выхода;
- Межповерочный интервал — 4 года;
- Канал из химстойкого композита, устойчивого к отложениям (патент RU153291);
- Конструктивная защита от протечек — гарантия 12 лет;
- Электроника размещена в герметичном отсеке;
- Класс защиты IP66/IP68.
Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649-2014 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».

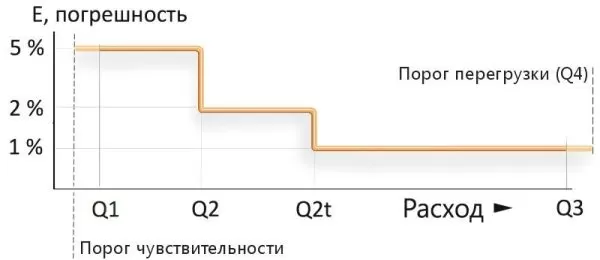

- Q3 — наибольший (номинальный) расход
- В диапазоне Q3 ÷ Q2t погрешность не превышает 1%
- В диапазоне Q2t ÷ Q2 погрешность не превышает 2%
- В диапазоне Q2 ÷ Q1 погрешность не превышает 5%
- Порог чувствительности Q3 / 1000
Классы A, B, C
| Класс | Q1 | Q2 | Q2t |
|---|---|---|---|
| «-A» | Q3 / 375 | Q3 / 150 | Q3 / 100 |
| «-B» | Q3 / 625 | Q3 / 250 | Q3 / 100 |
| «-C» | Q3 / 625 | Q3 / 450 | Q3 / 100 |
Номинальный диаметр, DN
от 20 до 50
Давление в трубопроводе, МПа, не более
2,5
Удельная проводимость рабочей жидкости, См/м, не менее
0,001
Максимальная температура среды, °С
от минус 29 до +150°С**
Температура окружающей среды, °С
от минус 10 до +50°С
Напряжение питания, В
=12
Потребляемая мощность, Вт, не более
10
Питерфлоу РС 66324-16 Руководство по эксплуатации, ред.5.05
Документ pdf 1.8MB
Питерфлоу РС. Карта заказа
Документ xls 62 KB
Питерфлоу. Инструкция по монтажу, ред. 2.03
Документ pdf 912 KB
Питерфлоу. Методика поверки МП 208-018-2022
Документ pdf 2.3MB
Рекомендации по выбору расходомеров Питерфлоу РС ред.09-02
Документ xls 1.1MB
Питерфлоу РС,К. Декларация о соответствии ЕАС
Документ pdf 313.4 KB
Питерфлоу. Описание типа
Документ pdf 2.6MB
Питерфлоу. Сертификат об утверждении типа
Документ pdf 178.1 KB
Сертификат Республики Казахстан о признании утверждения типа
Документ pdf 178.9 KB
Сертификат соответствия ИЭН6, ИЭС6
Документ pdf 1.2MB
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018
Документ pdf 2.6MB
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017
Документ pdf 4.3MB
Питерфлоу РС DN20-200. BIM-модели
Документ zip 4.3MB
Питерфлоу РС 46814-11 Руководство по эксплуатации, ред.4.08
Документ pdf 1009.8 KB
USB-LIN адаптер. Инструкция.
Документ pdf 256.1 KB
Акт рекламации
Документ pdf 129.8 KB
Гидравлические характеристики расходомеров «Питерфлоу» серии «L»
Документ pdf 183.6 KB
Динамическая погрешность измерения объёма при переменных расходах в системах водоснабжения
Документ pdf 248.9 KB
Источник питания ИЭС6-126060. Паспорт
Документ pdf 96.9 KB
Питерфлоу РС/К. Коэффициенты гидравлического сопротивления
Документ pdf 78.2 KB
Расчет гидравлических потерь Питерфлоу
Документ xls 334 KB
Рекомендации к проектированию систем электропитания приборов ТЕРМОТРОНИК
Документ pdf 123.5 KB
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК
Документ pdf 556.2 KB
Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию. ТЕРМОТРОНИК серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии»
- Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.
- Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

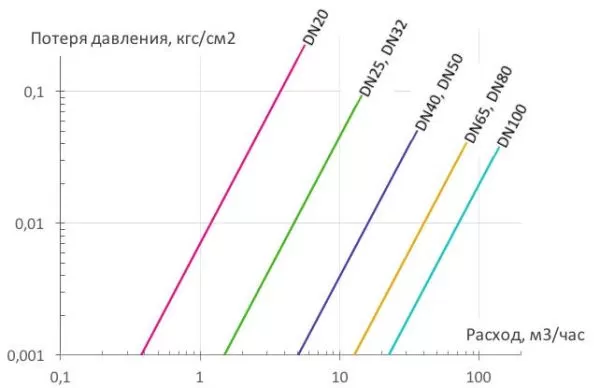

Падение давления на расходомерах
Питерфлоу «L-серии»
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.
Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
| Программное обеспечение | Дата Размер |
|---|---|
| Питерфлоу РС/К. Протокол обмена_ред.1.10 | 20.08.2025 ~634 Кб |
| ПО «Питерфлоу Конфигуратор» Руководство пользователя, ред. 2.02 | 26.10.2023 ~1 005 Кб |
| ПО «Питерфлоу Конфигуратор», верс.4.02 от 27.01.25 ПО для установки сетевых адресов расходомеров Питерфлоу |
27.01.2025 ~6 597 Кб |
| ПО «Настройка модемов» rev 1.00 (12.02.2015) Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5 |
29.07.2019 ~444 Кб |
| ПО «Настройка модемов». Руководство пользователя. | 29.07.2019 ~335 Кб |
| ПО «ОРС-сервер» версия 2.01 от 23.09.2025 ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании «ТЕРМОТРОНИК» в соответствии со стандартом OPC. |
09.10.2025 ~4 239 Кб |
| ПО «ОРС-сервер». Руководство по установке | 26.12.2018 ~188 Кб |
| ПО ТТМ V5.0.2. Файл программы (.apk)Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7, расходомеров Питерфлоу и измерительных адаптеров АДИ при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. | 04.12.2025 ~6 107 Кб |
| ПО ТТМ. Руководство пользователя Редакция 5.01 |
03.10.2025 ~1 023 Кб |
