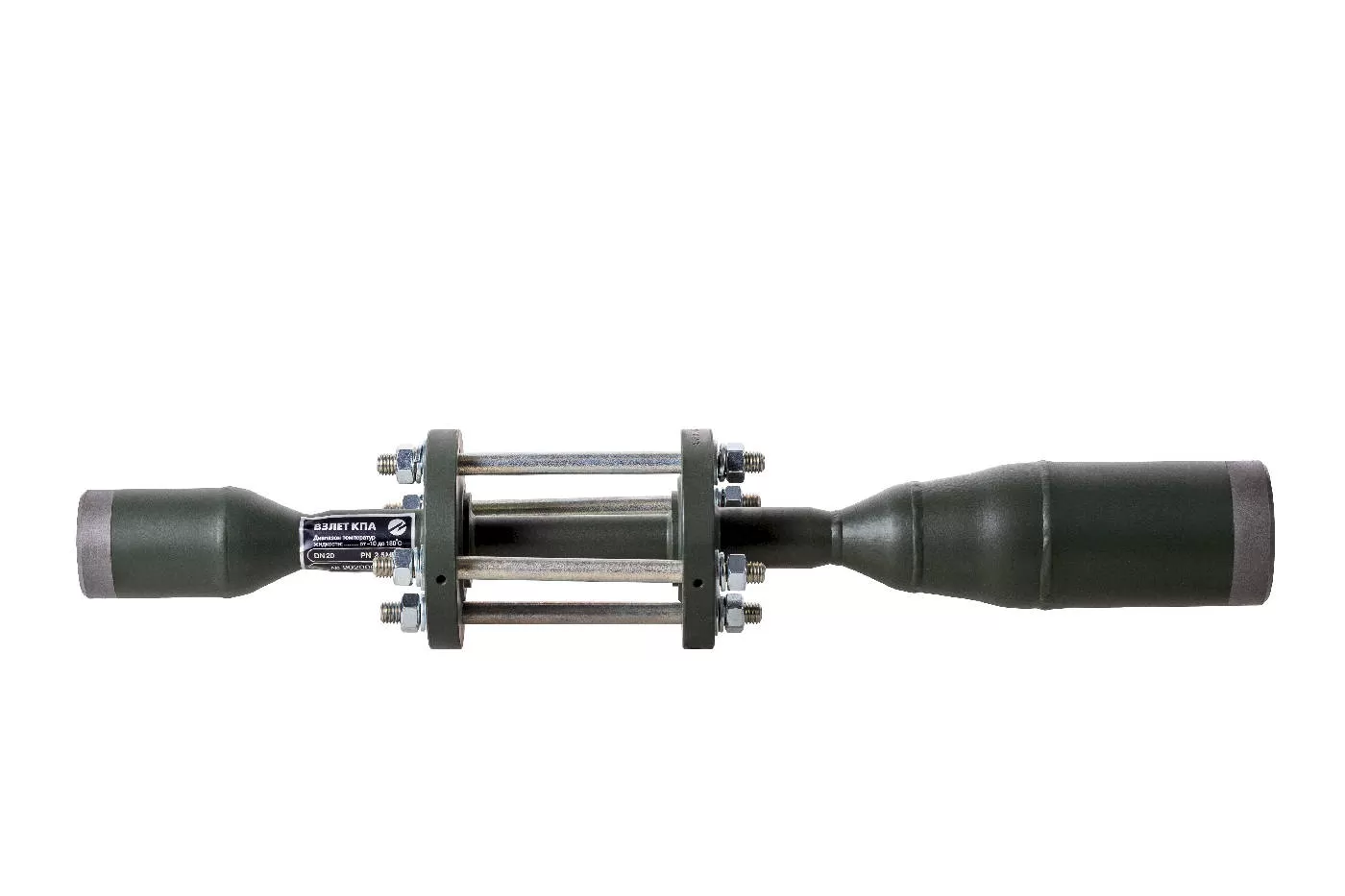

Комплект присоединительной арматуры «ВЗЛЕТ КПА»

В наличии

Номинальный диаметр, DN

10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 300

Скорость потока жидкости в трубопроводе, м/с

до 12

Максимальное рабочее давление, МПа

2,5

Диапазон температуры рабочей жидкости, °С

от минус 10 до 180

Смотреть все характеристики

По запросу

Описание
Характеристики
Документы
Карта заказа

Комплект присоединительной арматуры

Предназначен для монтажа на трубопроводах горячей и холодной воды расходомеров электромагнитных ВЗЛЕТ ЭР и ВЗЛЕТ ЭМ прямого и реверсивного типов, с конструкцией проточной части исполнения «сэндвич».

Изготовление ВЗЛЕТ КПА производится в заводских условиях на современном оборудовании под контролем ОТК.
Взлет КПА сертифицирован Органом по сертификации промышленной арматуры и соединений трубопроводов НП «Сертификационный центр ВНИИАМ» и соответствует требованиям ГОСТ 12816 и ГОСТ 17380.

Отличительные особенности:

обеспечивает необходимое сопряжение внутренних диаметров труб и переходов с помощью конструкции стыка «в замок»;
обеспечивает сопряжение расходомера с прилегающими фланцами без образования дополнительных ступенек;
защищает расходомер от токов, протекающих по трубопроводу;
обеспечивает параллельность фланцев между собой и их перпендикулярность к оси прямолинейных участков;
монтажные патрубки (расширители) могут быть в заводских условиях оборудованы штуцерами для установки измерительных приборов (манометра, термометра, датчика давления, датчика температуры);
специальное исполнение для мнтажа в пластиковые (металлопластиковые) трубопроводы.

Состав ВЗЛЕТ КПА:

Подводящий участок, состоящий из:
- фланца, прилегающего к имитатору (расходомеру);
- длина прямолинейного участка может быть увеличена (по заказу);
- концентрического перехода от DN имитатора (расходомера) к DN 1 подводящего трубопровода;
- монтажного патрубка DN 1 — для сварки с подводящим трубопроводом.
Отводящий участок, состоящий из:
- фланца, прилегающего к имитатору (расходомеру);
- длина прямолинейного участка может быть увеличена (по заказу);
- концентрического перехода от DN имитатора (расходомера) к DN 2 отводящего трубопровода;
- монтажного патрубка DN 2 — для сварки с отводящим трубопроводом.
Габаритный имитатор расходомера;
Шунтирующая шина со скобами для защиты расходомера от токов, протекающих по трубопроводу.
