Измерительные участки Промсервис

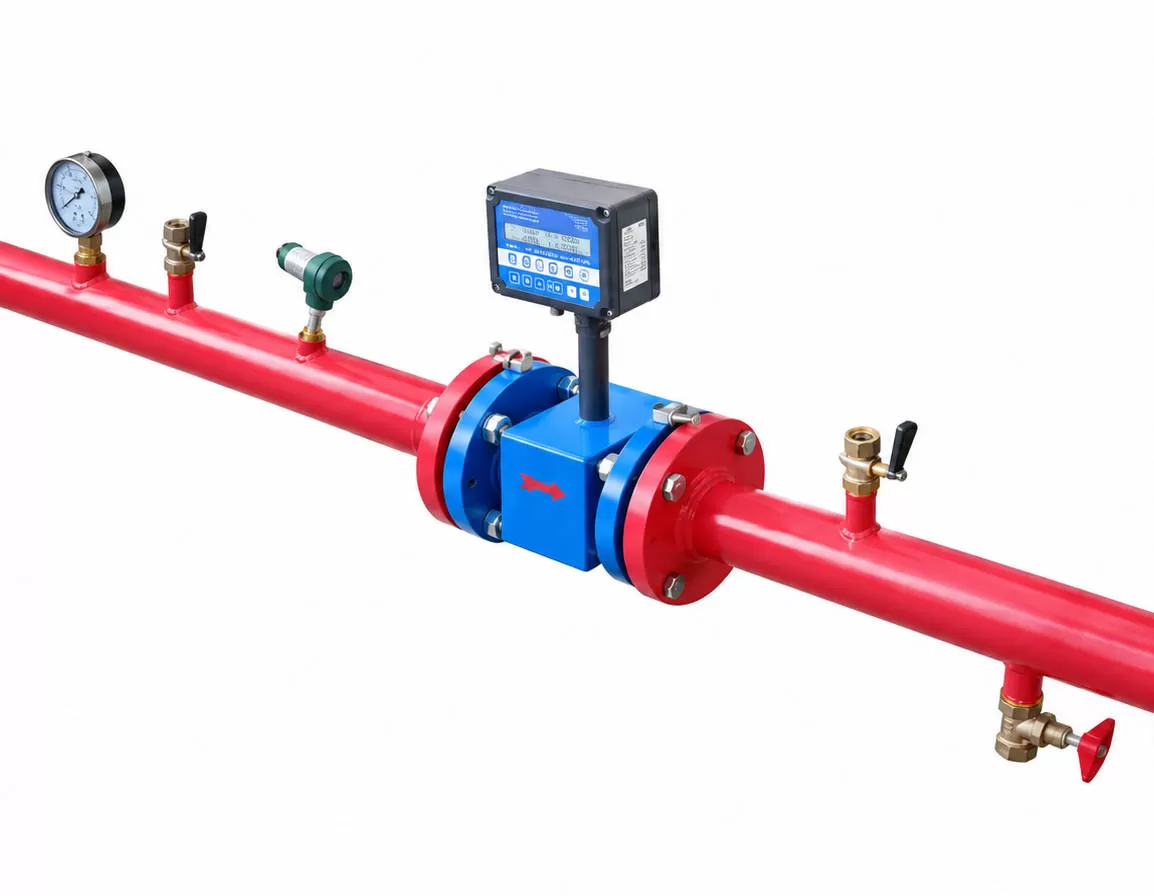

Измерительные участки (далее — ИУ) предназначены для монтажа на трубопроводах средств измерений параметров теплоносителя по расходу, температуре и давлению в составе узла учёта тепловой энергии, ГВС или ХВС.

• ИУ СО — для системы отопления подающего или обратного трубопровода;
• ИУ ГВС — для системы горячего водоснабжения подающего и обратного трубопровода;
• ИУ ХВС для системы холодного водоснабжения подающего трубопровода;

Обозначение

ИУ X-Y-Z, где X — ДУ запорной арматуры на входе, Y – ДУ преобразователя расхода, Z – ДУ запорной арматуры на выходе;

ИУ- (под) или (обр) — (СО) или (ГВС) или (ХВС) Ду50-50-50 и так далее…по диаметрам.

ИУ могут изготавливаться и других типов, и размеров, в зависимости от требований заказчика, технических условий и диаметров действующих трубопроводов.

Например:  ИУ-п СО ДУ 50-32-50 – измерительный участок для системы отопления подающего трубопровода с запорной арматурой ДУ 50 и преобразователем расхода ДУ 32

ИУ изготавливаются и для реверсивных преобразователей расхода.

Например:  ИУ-п СО ДУ 50-32р-50 – измерительный участок для системы отопления подающего трубопровода с запорной арматурой ДУ 50 и реверсивным преобразователем расхода ДУ 32

Измерительные участки делятся

1) по типам крепления преобразователя расхода:

• фланцевое соединение;
• соединение типа «сэндвич»;
• муфтовое соединение

2) по типам  присоединения к действующему трубопроводу:

• фланцевое соединение;
• под приварку.
