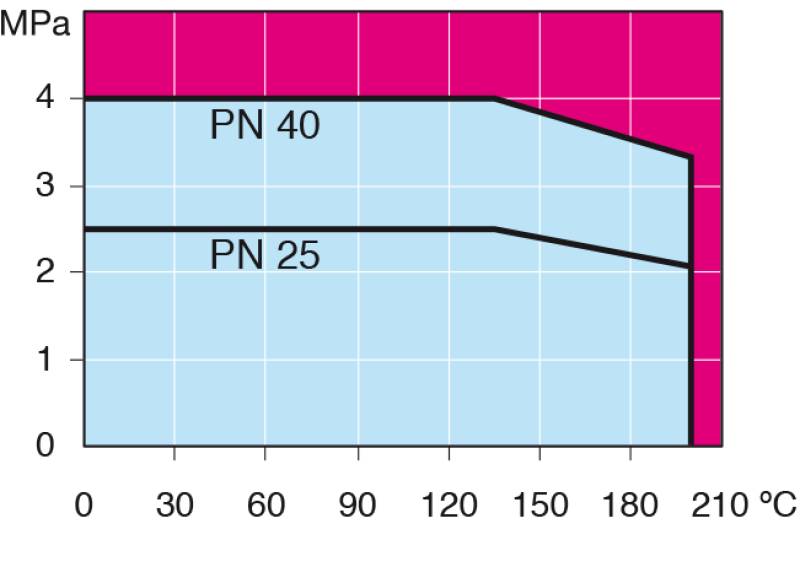

Условия работы
-30 °C - +200 °C
При температуре ниже 0 °C - обратитесь на завод-производитель.
Не для пара

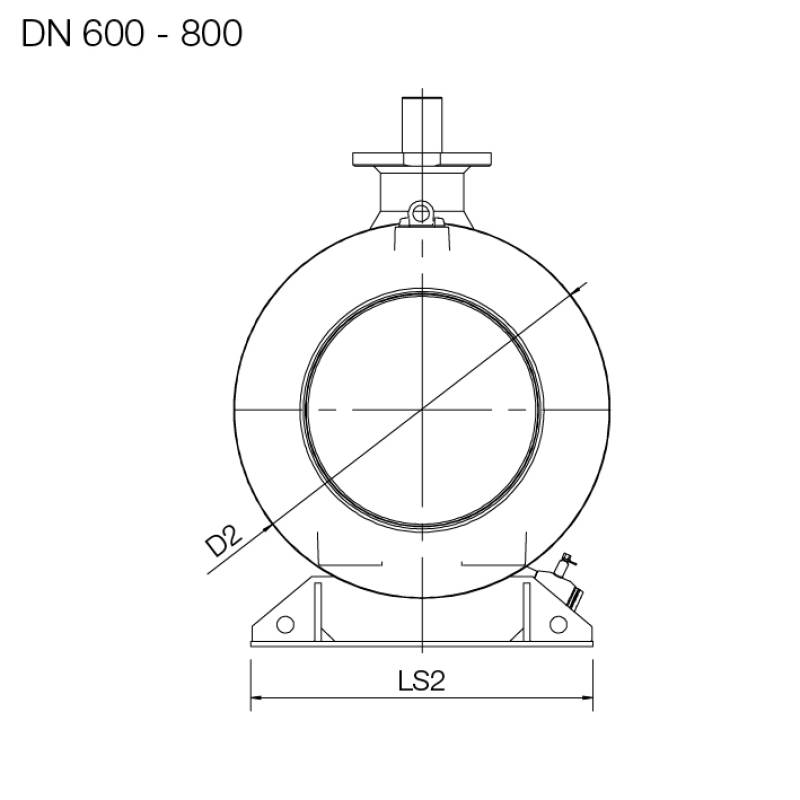

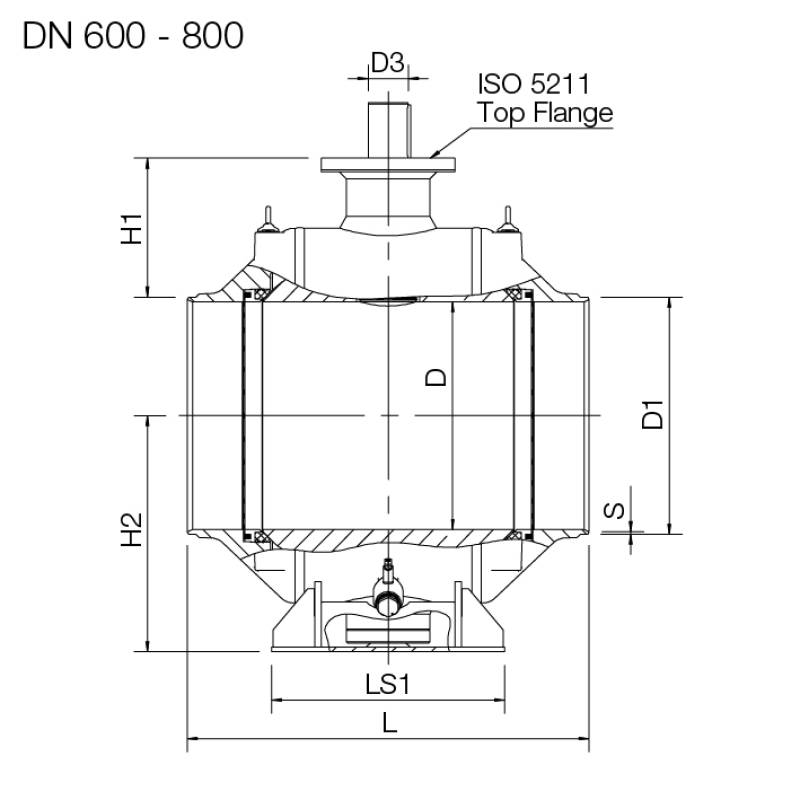

| Product no. Vexve | DN | D | D1 | D2 | D3 | H1 | H2 |
|---|---|---|---|---|---|---|---|
| 150600/GS | 25 | 589 | 630 | 965 | 100 | 378 | 611 |
| 150700/GS | 25 | 684 | 720 | 1125 | 120 | 413 | 709 |
| 150800/GS | 25 | 779 | 820 | 1290 | 140 | 445 | 799 |
| Product no. Vexve | L | LS1 | LS2 | S | ISO 5211 | kg |
|---|---|---|---|---|---|---|
| 150600/GS | 1065 | 560 | 965 | 11 | F35 | 2335 |
| 150700/GS | 1205 | 700 | 1028 | 12 | F35 | 3455 |
| 150800/GS | 1330 | 680 | 1290 | 12 | F40 | 5160 |
| Корпус: | DN 15–400 Сталь, P235GH (1.0345) |
| DN 500–800 Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619) | |
| Шар: | DN 15–500 Нержавеющая сталь, X5CrNi18-10 (1.4301) |
| DN 600–800 Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni | |
| Шток: | Нержавеющая сталь, X8CrNiS18-9 (1.4305) |
| Уплотнения штока: | FPM |
| Уплотнения шара: | PTFE+C |
| Комплектация: | подъемные проушины, дренажный кран, монтажная опора |
| Управление: | Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом |
