Стальные шаровые краны ГОСТ DN 700-800
Заказать

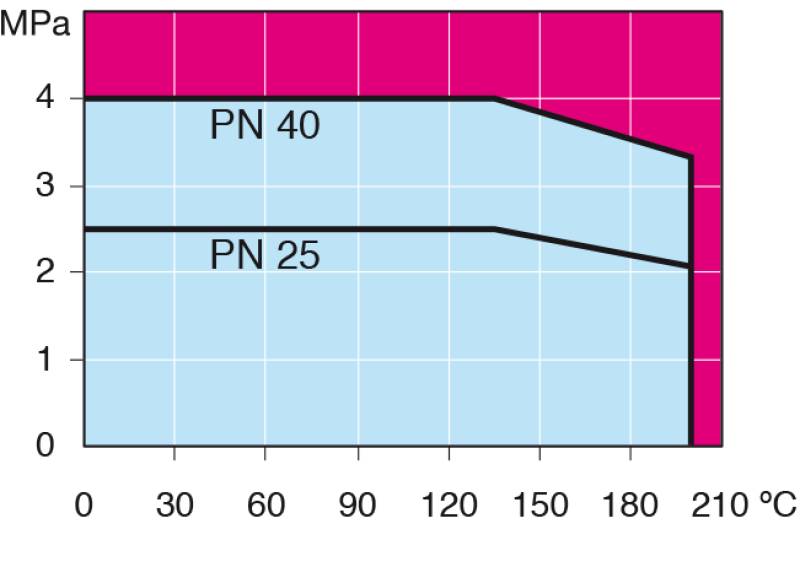

Условия работы
-30 °C - +200 °C
При температуре ниже 0 °C - обратитесь на завод-производитель.
Не для пара

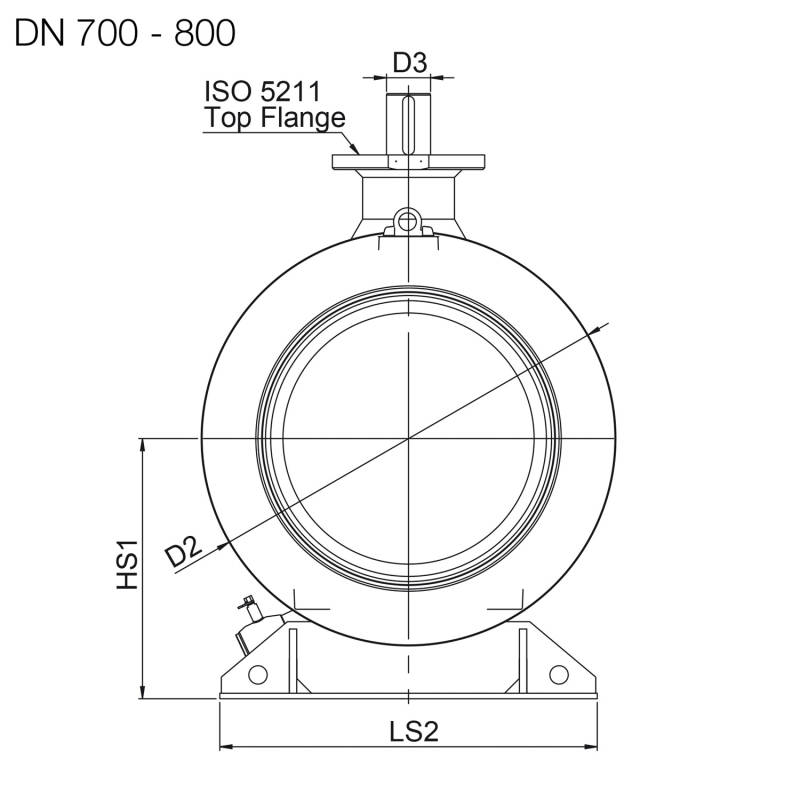

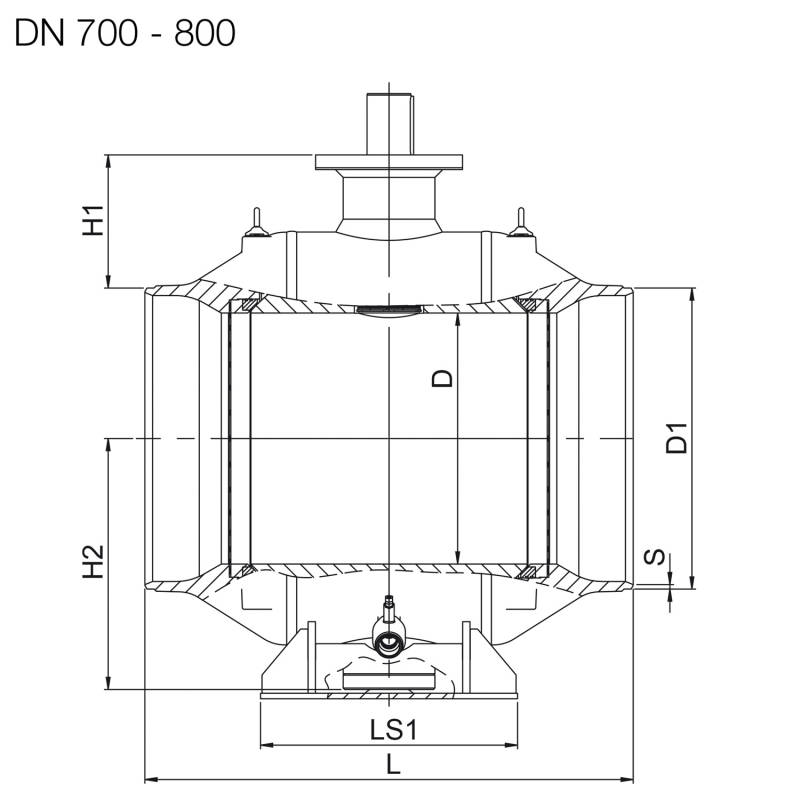

| Product no. Vexve | DN | PN | D | D1 | D2 | D3 | H1 | H2 |
|---|---|---|---|---|---|---|---|---|
| 100700/GS | 700 | 25 | 589 | 720 | 965 | 100 | 332 | 592 |
| 100800/GS | 800 | 25 | 684 | 820 | 1125 | 120 | 363 | 684 |
| Product no. Vexve | HS1 | L | LS1 | LS2 | S | ISO 5211 | kg |
|---|---|---|---|---|---|---|---|
| 100700/GS | 616 | 1205 | 560 | 965 | 12 | F35 | 2500 |
| 100800/GS | 709 | 1330 | 700 | 1028 | 12 | F35 | 3650 |
| Корпус: | DN 10–500 Сталь, P235GH (1.0345) |
| DN 600–800 Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619) | |
| Шар: | DN 10–600 Нержавеющая сталь, X5CrNi18-10 (1.4301) |
| DN 700–800 Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni | |
| Шток: | Нержавеющая сталь, X8CrNiS18-9 (1.4305) |
| Уплотнения штока: | FPM |
| Уплотнения шара: | PTFE+C |
| Комплектация: | подъемные проушины, дренажный кран, монтажная опора |
| Управление: | Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом |
Vexve-Ball_valves-operating_torques-EN.pdf
Скачать документ
(pdf, 171 Кб)
Vexve-Ball_valves-reduced_bore-coupling_dimensions.pdf
Скачать документ
(pdf, 134.8 Кб)
Vexve-Valves_RB-Pressure-loss-diagram_DN15-DN800.pdf
Скачать документ
(pdf, 162 Кб)
