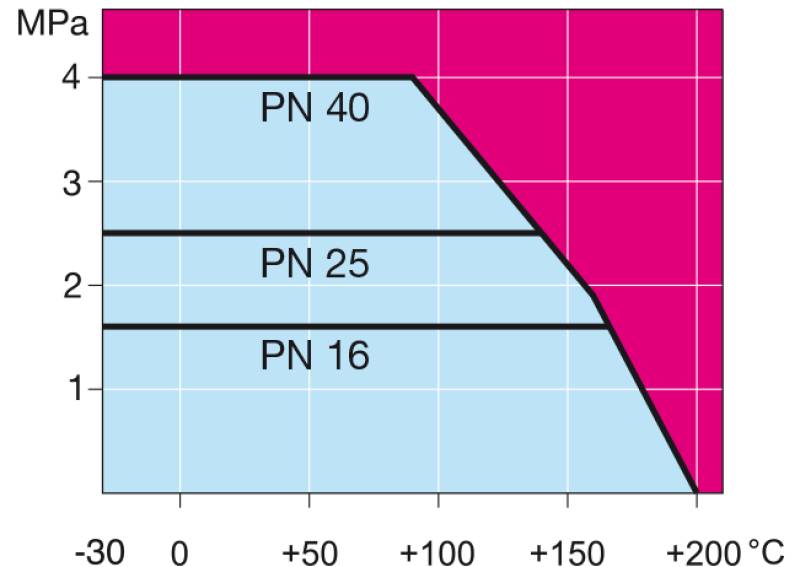

Условия работы
-30 °C - +200 °C
При температуре ниже 0 °C - обратитесь на завод-производитель.
Не для пара

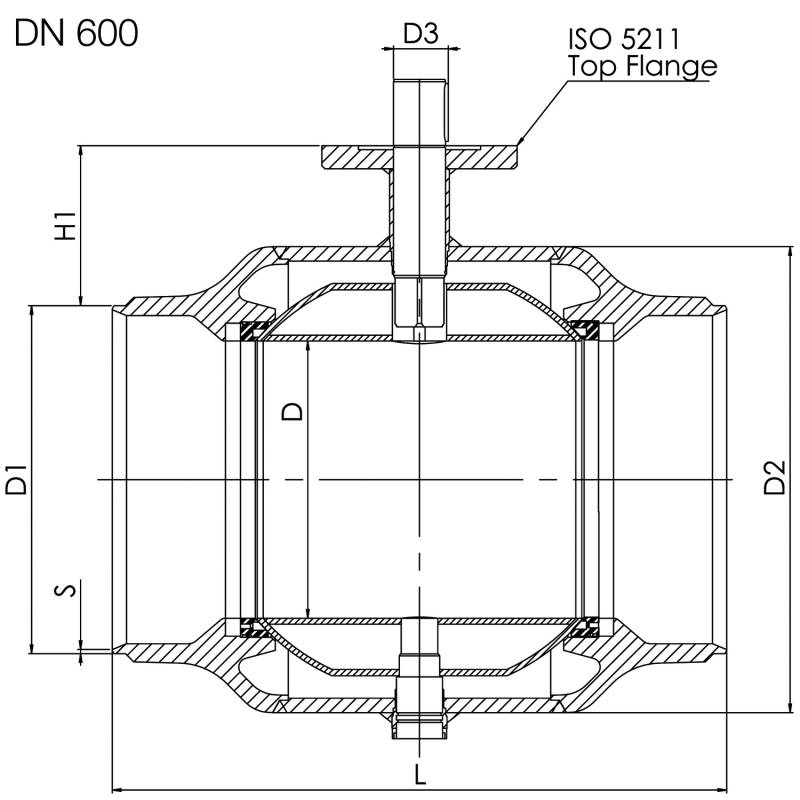

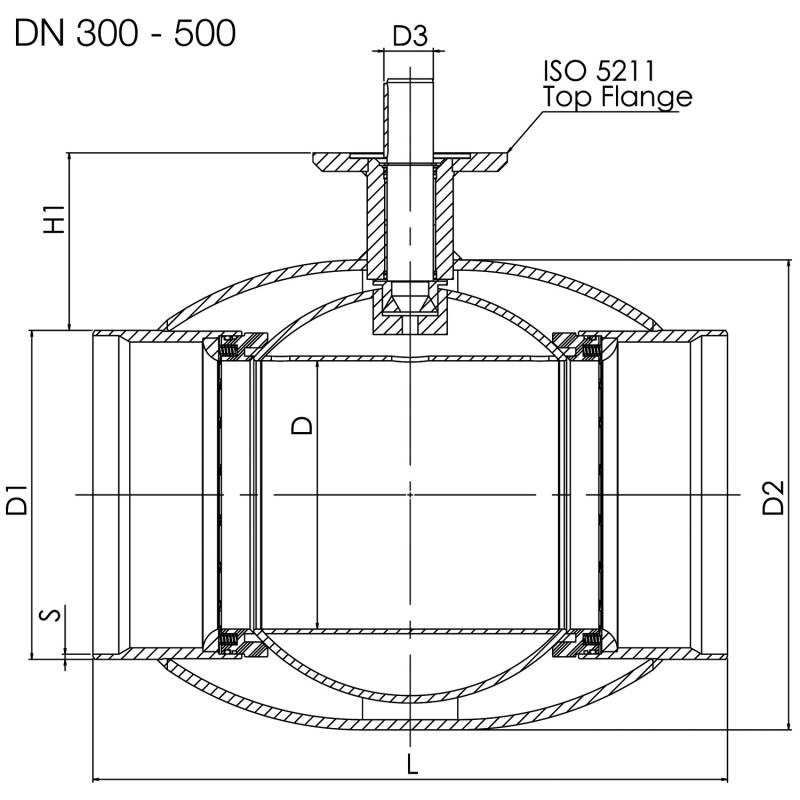

| Product no. Vexve | DN | PN | D | D1 | D2 | D3 |
|---|---|---|---|---|---|---|
| 100300/GS | 300 | 25 | 250 | 325 | 457 | 50 |
| 100350/GS | 350 | 25 | 290 | 377 | 508 | 50 |
| 100400/GS | 400 | 25 | 340 | 426 | 610 | 70 |
| 100500/GS | 500 | 25 | 390 | 530 | 660 | 90 |
| 100600/GS | 600 | 25 | 489 | 630 | 813 | 90 |
| Product no. Vexve | H1 | L | S | ISO 5211 | kg |
|---|---|---|---|---|---|
| 100300/GS | 133 | 550 | 7 | F16 | 110 |
| 100350/GS | 181 | 686 | 5.6 | F16 | 170 |
| 100400/GS | 232 | 762 | 7 | F25 | 250 |
| 100500/GS | 248 | 914 | 7 | F30 | 400 |
| 100600/GS | 265 | 1065 | 11 | F30 | 997 |
| Корпус: | DN 10–500 Сталь, P235GH (1.0345) |
| DN 600–800 Сталь, P355 NL1 (1.0566)/ GP240GH (1.0619) | |
| Шар: | DN 10–600 Нержавеющая сталь, X5CrNi18-10 (1.4301) |
| DN 700–800 Сталь + нержавеющее покрытие, ASTM A350 LF2 +Ni | |
| Шток: | Нержавеющая сталь, X8CrNiS18-9 (1.4305) |
| Уплотнения штока: | FPM |
| Уплотнения шара: | PTFE+C |
| Управление: | Могут быть укомплектованы ручным редуктором, электрическим или гидравлическим приводом |
Vexve-Ball_valves-operating_torques-EN.pdf
Скачать документ
(pdf, 171 Кб)
Vexve-Ball_valves-reduced_bore-coupling_dimensions.pdf
Скачать документ
(pdf, 134.8 Кб)
Vexve-Valves_RB-Pressure-loss-diagram_DN15-DN800.pdf
Скачать документ
(pdf, 162 Кб)
